四路智能电池巡检

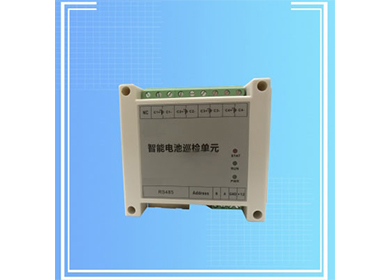

产品介绍：
四路智能电池巡检产品简介本电池巡检采用隔离变压器采样电池电压设计，高抗干扰、高可靠，完成实现电池电压与巡检单元电路的隔离具有高安全性。四路电池巡检单元的主要功能是对蓄电池组的单电池电压进行实时在线巡回···

订购热线：0512-68266873

系统概述

本电池巡检采用隔离变压器采样电池电压设计，高抗干扰、高可靠，完成实现电池电压与巡检单元电路的隔离具有安全性。四路电池巡检单元的主要功能是对蓄电池组的单电池电压进行实时在线巡回检测。本电池巡检单元主要应用于发电厂、变电站或其他行业中的直流电源、UPS电源的蓄电池组的电压实时监测，从而能够及时发现失效电池，保证实时监测，保证电源的安全运行，提高系统的可靠性和自动化程度。

功能与特点:

• 在线实时的对电池组内各单体电池电压进行测量

• 每单个电池巡检单元支持4节串／并联电池的检测，可支持247个电池巡检单元之间级联

• 导轨式安装结构，不影响电池布置

• 电池采集通道采用隔离变压器，无噪声、无干扰、长寿命

• 巡检单元内部核心电路与被测电池回路完全隔离，大大增强了抗干扰能力，更加提高了仪表的可靠性

• 带保护的RS-485（半双工）通讯接口，采用标准MODBUS通讯协议，可实现数据的总线通讯，波特率为4800、9600可设

• 测量电压范围0~15V，同时兼容市面常用的2V、6V、12电池

• 电池采集输入采用保护电路，防止电池接反损坏内部电路元器件

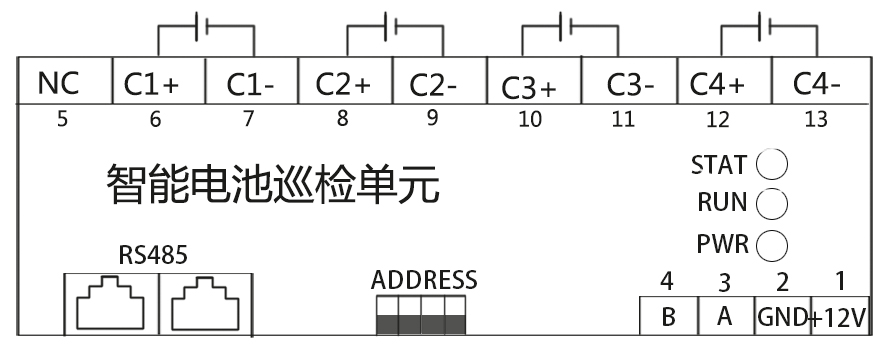

端子接线排序图：

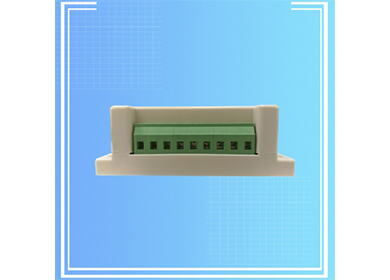

接线端子定义说明：

端子序号	端子定义	功能
6-13	电池电压输入	为每个单体电池电压输入，提供独立接线端子，从6号端子开始依次为＂＋＂、“—”，分别接电池正极、负极
5	NC	空，不接
4	B	巡检单元的485半双工“负”；485-
3	A	巡检单元的485半双工“正”；485
2	GND	电源地
1	+12V 电源输入	电源“正”输入，电源范围12~30V，推荐+12V
RS485	级联RJ45口	两个相同的RS485口，用于巡检单元之间级联通讯，级联时直接用直通网线连接两个巡检单元即可

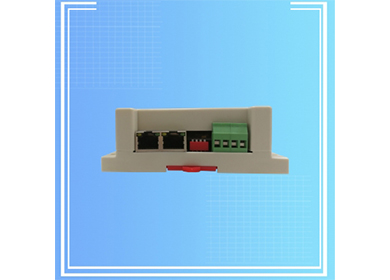

RJ45接口引脚定义:


引脚	名称	描述
5	RS485+	485+
4	RS485-	485-
6、7和8	+12V	电源
1、2和3	GND	电源地

指示灯定义说明:

指示灯	定义
STAT	状态灯，红色，当巡检单元正常与外部进行MODBUS通讯时，该灯闪烁，否则，该灯不亮。
RUN	运行灯，绿色，巡检单元MCU正常工作时，该灯慢闪
POWE	电源灯，绿色，电源供电正常则电源灯常亮

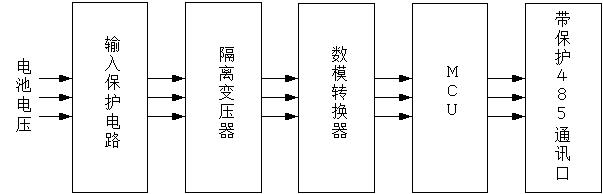

产品内部结构及通讯参数设置：

MODBUS参数设置及定义：

该单元标准版本采用MODBUS作为接口协议，产品基本版本支持MODBUS RTU标准。支持的寄存器定义如下：

波特率(默认）：9600

数据位：8

停止位：1

校验位：无

Modbus命令	寄存器地址	数据类型	备注
03	3001	无符号16位	波特率：1 :4800 2 :9600
03	3002	无符号16位	Modbus地址段设置
04	4001	无符号16位	通道1电池电压，单位mv
04	4002	无符号16位	通道2电池电压，单位mv
04	4003	无符号16位	通道3电池电压，单位mv
04	4004	无符号16位	通道4电池电压，单位mv

03命令的起初寄存器=实际的寄存器号-30001

04命令的起初寄存器=实际的寄存器号-40001

产品基本参数

参数项	技术指标
电源电压	DC 24
测量电压精	≤±0.2%
测量电压范围	0~15V
巡检周期	≤2
运行方式	连续运行，自动巡检
环境温度	-40℃~+85℃
最大功耗	≤2W
