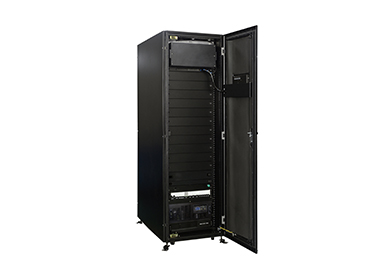

一体化微模块机柜系统

产品介绍：
一体化微模块机柜系统简称J.C.S.，是根据全球IT系统最新发展趋势，研发的机柜级微型数据中心，在一个或多个机柜中包含了精密空调、UPS、监控单元、PDU、配电系统等。该系统具有降低用户IT系统建设成···

订购热线：0512-68266873

系统概述

一体化微模块机柜系统简称J.C.S.，是根据全球IT系统最新发展趋势，研发的机柜级微型数据中心，在一个或多个机柜中包含了精密空调、UPS、监控单元、PDU、配电系统等。该系统具有降低用户IT系统建设成本，快速部署核心业务，绿色节能等诸多优点。

性能指标

高效：高效节能；

模块化：UPS+电池模块，可按需扩容；

内外系统隔离，具有防尘、除湿等功能；

快速部署：一站到底，不需要工程勘测，即插即用；

支持环境与能源管理，持续优化运营模式，PUE最优；

“云”管理：支持网络化管理，组成平行或者多层级网络；

精确制冷、节能：Rack内精确制冷，无需中央空调，低运营成本；

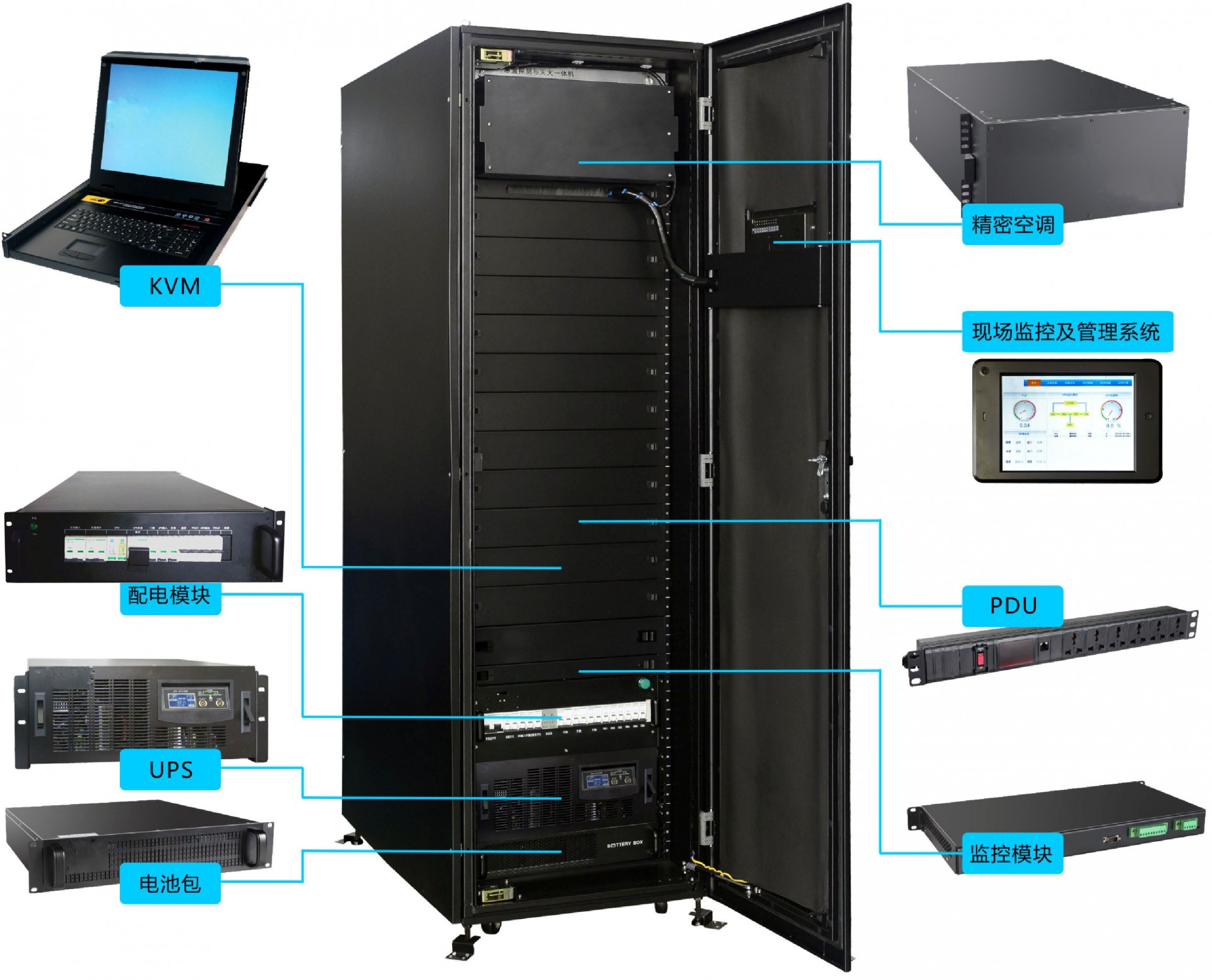

All-In-One:一体化集成Rack、空调、UPS、配电模块、PDU及监控管理系统等。

有效节省Capex 投资和Opex运营成本,5年总费用节省30%以上；设备的机房面积占用减小40%以上，相同面积获得更大IT容量；设计/配置/实施/运营管理都变得更加简单。

适用类别

微模块一体化机柜系统，为平安城市派出所网点、中小企业、大型企业分支机构机房、电信营业厅、银行网点、中石油/石化加油站、铁路通信机房、高速公路收费机房等提供精密空调、UPS、机柜、PDU、KVM、动力环境监控系统等一站式解决方

产品特性指标

型号	JCS1006-A	JCS2010-A	JCS3015-A	JCS1006-B	JCS2010-B	JCS3015-B
系统推荐带载功率	3.5KW	7KW	10.5KW	3.5KW	7KW	10.5KW
输入端空开推荐配置	单相80A	单相100A	三相125A	单相80A	单相100A	三相125A
输入端线缆推荐配置	单相 16mm²	单相 25mm²	三相 35mm²	单相 16mm²	单相 25mm²	三相 35mm²
机柜式精密空调
制冷量/kW	标准制冷量：3.5KW、5KW、9KW
风量	750m³/h
能效比	3.7
使用环境范围	-45~50℃；0%~90%RH
内机外形尺寸（宽×深×高mm）	440×750×220 (5U)			440×750×220 (5U)
外机尺寸（宽×深×高mm）	300×850×575			300×850×575
输入电源	220V/50Hz
出风方式	上出风/下出风

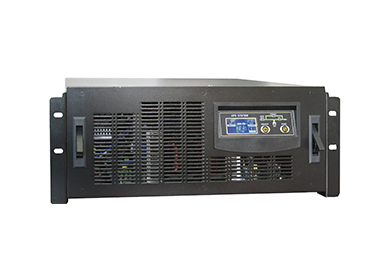

机架在线式UPS电源
体制方式	单进单出		三进单出	单进单出		三进单出
容量	6KVA/4.8KW	10KVA/8KW	15KVA/12KW	6KVA/4.8KW	10KVA/8KW	15KVA/12KW
输入电压范围	175～280Vac单单			175～280Vac单单		304 ～ 478Vac 三单
功率因数	＞0.98
输出电压	220/230/240Vac
电压精度	±1%
频率精度	50/60Hz±0.1Hz
输出功率因数	0.8
转换时间	0ms
波形失真度	线性负载＜2%；非线性负载＜3%
面板显示	LCD显示：显示输入/输出电压、频率、电池电压、负载百分比等
通讯界面	RS232、RS485、SNMP卡、干接点（选件）
宽×深×高（mm）	430×680×88/2U		430×680×176/4U	430×680×88/2U		430×680×176/4U
净重（kg）	20	22	37	20	22	37
密闭式铅酸免维护蓄电池包
标配电池	12V/7Ah
后备时间	标配≥10min（长延时可选配）
外形尺寸宽×深×高（mm）	430×500×88/2U（内装8节7Ah电池）
	430×540×132/3U（内装16节7Ah电池）
配电模块
功能	集成输入配电、UPS输出配电
通讯方式	RS485
规格	2U	3U	6U	2U	3U	6U
人机界面
温湿度检测端口	支持
通讯方式	支持RS232、RS485及TCP/IP协议
显示屏	10寸液晶触摸屏
PDU
输入电流	单相16A
输出位数	12位10A万用插座
安装方式	垂直安装
通讯显示	数显、RS485通讯
配置类别	每个机柜配一条
KVM
可视面积	17 inches
配置	选件
机柜
功能	保温、隔热、内置冷热通道、支持自动弹开门功能
单机机柜（mm）	600×1100×2000/42U（宽深高mm）
机柜配置	单机柜	双机柜	三机柜	单机柜	双机柜	三机柜
承重（kg）	1500
环境监控	支持
温湿度	支持
漏水	支持
烟雾	支持
消防模块	1U高度（每个机柜配置1套）
