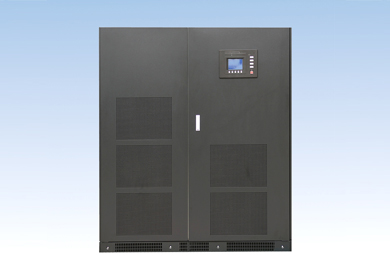

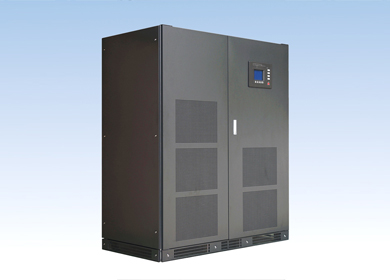

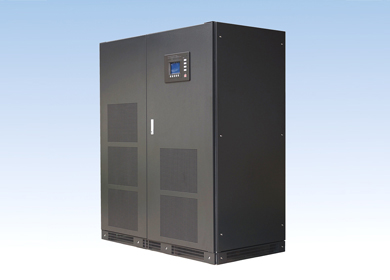

工业UP电源 10-200KVA

产品介绍：
工业UP电源 10-200KVA技术简介系统概述该产品是一款DSP、全数字化控制技术下的双转换在线式三相工频UPS系统，具有突出的高稳定性和高可靠性，工频变压器将市电的突波尖峰干扰和负载的冲击进行了···

订购热线：0512-68266873

系统概述

该产品是一款DSP、全数字化控制技术下的双转换在线式三相工频UPS系统，具有突出的高稳定性和高可靠性，工频变压器将市电的突波尖峰干扰和负载的冲击进行了有效的抑制和隔离，同时能够大大改善负载电流的谐波失真，使负载与UPS的处于最佳的配合状态。该产品具有强大的并联冗余的特性，具有很好的远程监控和人机介面互动性，十分适合中大型数据中心、精密设备、电信、医疗行业的使用。

性能指标高

◆ 可控硅整流智能控制技术，在接入谐波滤波器时，可实现输入功率因数达0.95，输入谐波电流小于 5%；

◆ 采用第五代IGBT逆变控制技术，输出功率因数PF=0.9,输出电压、电流性能更加优异。在线式三进三出双变换结构，支持380/400/415V，50/60Hz电网体系；

◆ 超宽的输入电压380Vac（286-475Vac）和频率范围50/60 Hz±5%，电网适应能力强；

◆ 可适应各种发电机设备；

◆ 整机效率高达90%；在ECO运行模式下，其能量转换效率高达98%，节能效果非常显著；

◆ 超强的负载适应性和输出过载及短路能力，峰值电流保护技术，使过载能力：110-125%的负载可正常运行10分钟，125-150%的负载可正常运行1分钟；

◆ 电池智能化管理系统设计，具有恒充、浮充和均充，以及温度补偿功能；灵活的电池配置, 可在操作面板上设置每组蓄电池节数32/31/30 /29/28节。

◆ 智能故障诊断，丰富的故障记录，大容量的故障存储空间；

◆ 友好的人机界面，彩色触摸屏与键盘结合使用，操作便捷。

安全、稳定、易维护

◆ 采用最新的数字信号控制器（DSP），实现UPS电源系统的100%数字化控制和运行，结合多重单片微处理器进行系统冗余控制；

◆ 采用双市电输入或单市电输入，使用户的电力供应得到更安全的保障；

◆ 缺相、错相诊断、提示告警；

◆ 允许100%三相不平衡负载；

◆ 采用正面维护设计；MTBF高达30万小时的平均无故障时间和较低的平均故障检修时间；

◆ 系统设计中90%以上元器件采用知名品牌，设备出厂前经过了24小时老化和相关验证测试，保证系统的高可靠性。

◆ 交通管制中心，公路，铁路的隧道照明及监控中心，港口、码头的信息中心，半导体生产线，企业自动化生产线及其控制系统等。

产品技术参数

产品容量	10KVA 9KW	15KVA 13.5KW	20KVA 18KW	30KVA 27KW	40KVA 36KW	60KVA 54KW	80KVA 72KW	100KVA 90KW	120KVA 108KW	160KVA 144KW	200KVA 180KW
整机特性参数
整机体制	双转换在线式
整机结构	采用工频输出隔离变压器设计
整机满载效率	90%
噪音（距离前面2米）	＜50-60db
工作温度	-10~40℃
储存温度	-25~60℃
湿度	＜95%无冷凝
安全标准	EN50091-1/IEC950
电磁兼容标准	EN50091-1/2
冗余并机	可冗余并机达8台
保护功能	过载、短路、过温、市电过高/过低、电池过高/过低
ECO	具有ECO节能运行模式
EPO功能	具有EPO远程紧急关机功能
直流启动功能	具备
配接发电机功能	具备
显示	采用5-7寸LCD彩色大屏幕触摸式显示+LED工作运行显示（如输入输出电压、频率、电流、功率、负载量、机内温度、机器标号、型号、规格、运行时间
	、运行模式、放电时间计算、历史记录查阅等、可在操作面板上设置各种参数；电池容量、电池组节数、输入输出电压参数、频率参数、旁路输入电压和
	频率范围、电池自检和放电测试、语言设定、风机和电容过保时间设定、保修时间设定、且具有操作权限），可在操作面板上设置各种参数具有操作权限
静音	自动
机箱	IP20
散热系统	控速风扇气冷
海拔高度	＜1500M，不降低容量
整流特性参数
输入电压	380Vac+N+w（三相+地线）
输入电压范围	285-475Vac
输入频率范围	45-65Hz
输入功率因数	0.95（加输入滤波器）
输入总谐波失真度（THDI）	＜5%（加选件）
双路电源输入方式	支持双路电源输入方式（选件）
双路电源输入方式	错相提示告警，保护不允许开机
输入错相保护	错相提示告警，保护不允许开机
输入缺相保护	缺相提示告警，转蓄电池工作
缓启动	＞20秒
输入电流	23A	31A	39A	54A	70A	100A	125A	160A	192A	256A	320A
逆变特性参数
输出电压	线电压380×（1±1%）AC或相电压220×（1±1%）AC
输出功率因数	0.9
输出电压稳定度	380Vac±1%（静态负载）；380Vac±2%（50-0%负载跃变）；380Vac±3%（100-0%负载跃变）
输出频率	在50Hz条件下为±8%（跟踪旁路输入频率；旁路输入频率超过±8%或在电池供电状态下，输出频率为额定值±0.1%）
失真度	＜1%（线性满负载），＜3%（100%非线性负载）
三相不平衡	三相允许100%不平衡
输出电压不平衡度	≤1°（平衡负载），≤2°（50%平衡负载）
输入输出相移	≤1°（平衡负载），≤2°（50%平衡负载）
频率跟踪范围	45-65Hz
输出波形	纯正弦波
过载	＞125%过载运行时间大于10分钟；＞150%过载运行时间大于60秒转旁路关机
峰值因数	3:1
短路	电路自动保护，旁路开关跳闸
输出异常	逆变路输出自动闭锁保护
旁路特性参数
静态旁路转换时间	0ms
静态旁路输入范围	380Vac（-15~+15%）
频率范围	50/60Hz±1Hz,±2Hz,±3Hz可调
旁路逆变转换时间	2ms
频率跟踪速度	0.5-2hz/s
手动维修旁路	具备
电池特性参数
充放电方式	采用DSP控制的智能充电器设计，具有恒充、浮充、均充的方式，具有智能化电池管理系统设计
电池类型	密封铅酸免维护电池
电池额定电压、节数	12V/384Vdc，标准32节，可选择设置32、31、30、29、28节电池的运行方式
电池浮充电压	438Vdc
充电电池	可通过显示面板设置调节充电电流大小
电池异常保护	充电电压过高，关闭充电保护；电池电压过低，关机保护
接口特性参数
通讯接口	RS232/SNMP/485/干接点（选件）
监控软件	具有各种操作系统下的监控管理，市电及电池状态、市电故障、电池电压低、遥控关机、控制菜单
物理参数
尺寸mm（宽×高×深）	475×1000×700			500×1100×800		605×1350×800		800×1800×800		1100×1850×850
净重量Kg	210	223	230	280	330	450	550	630	750	810	855
