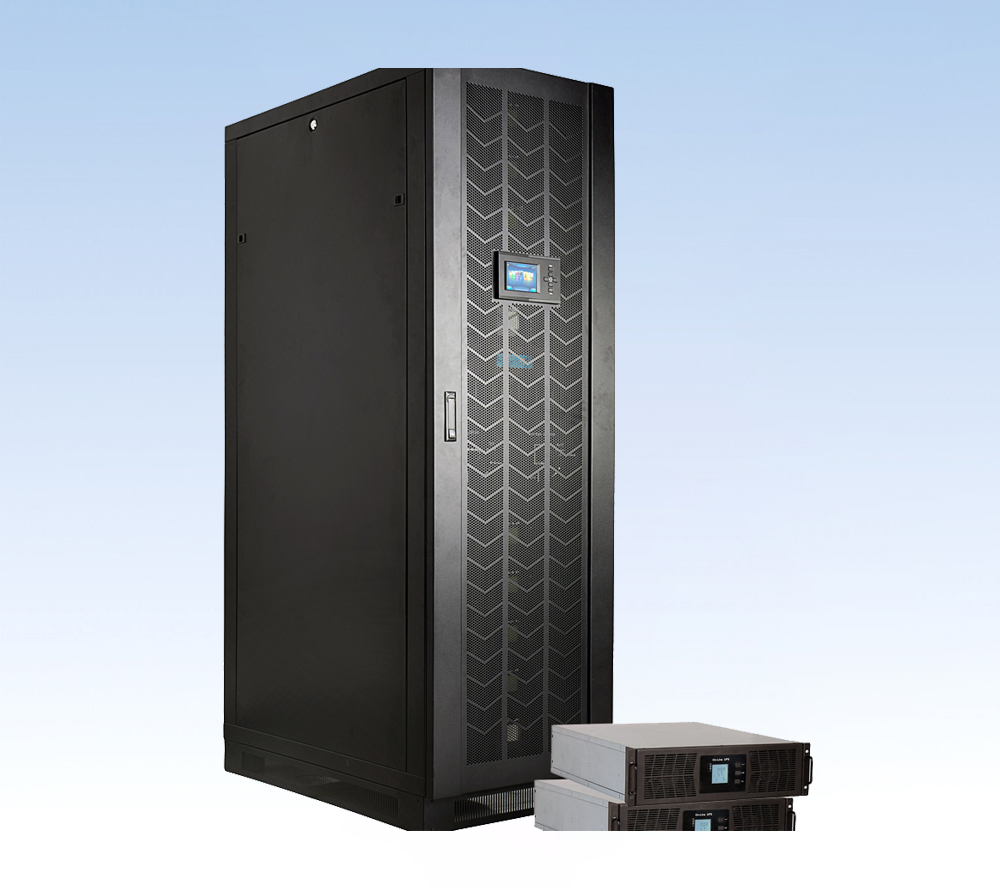

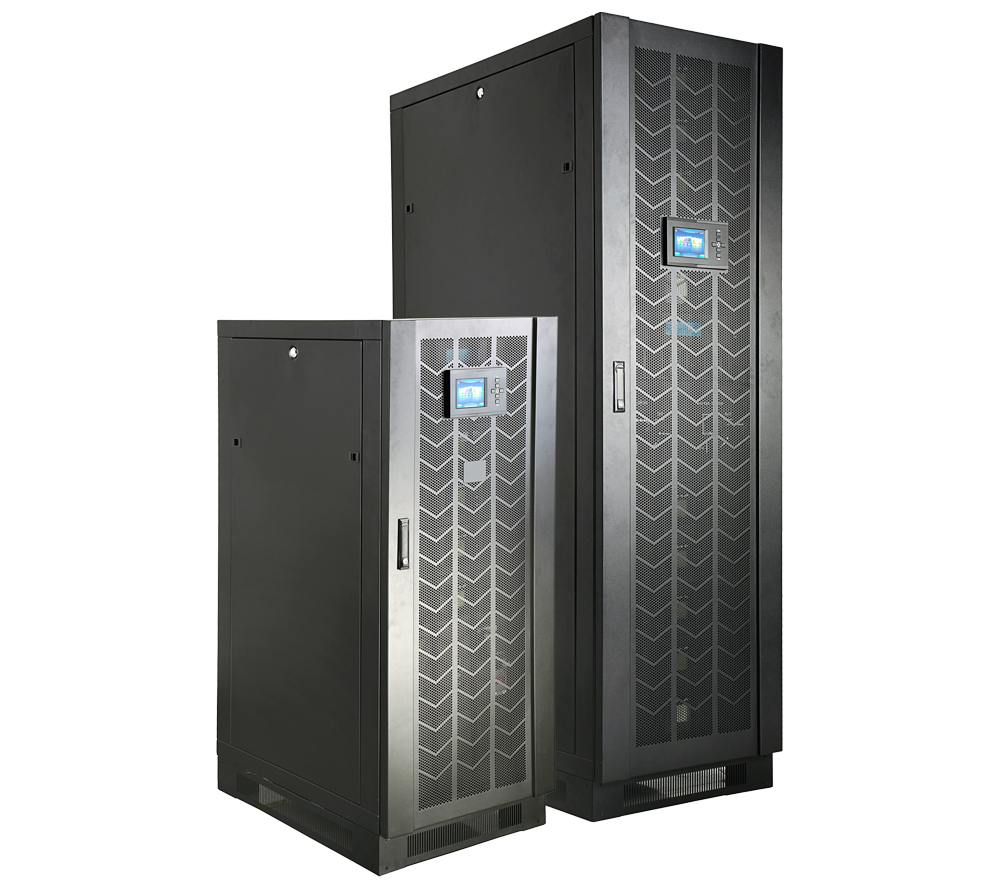

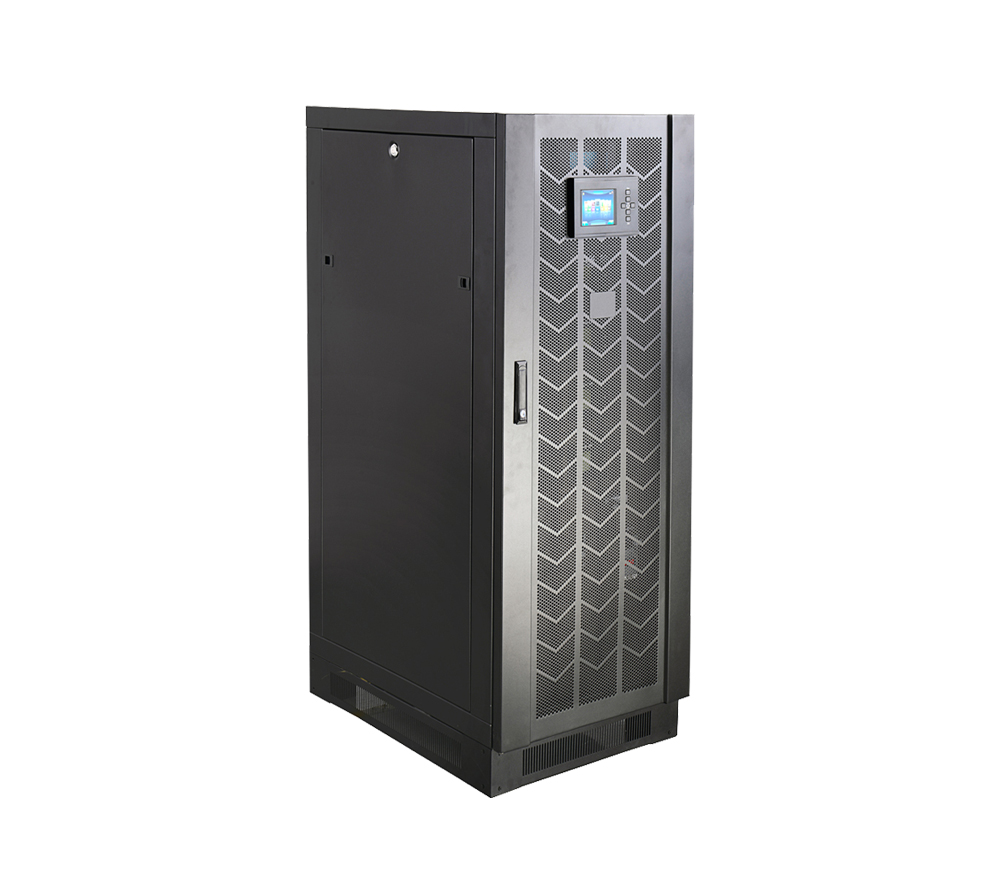

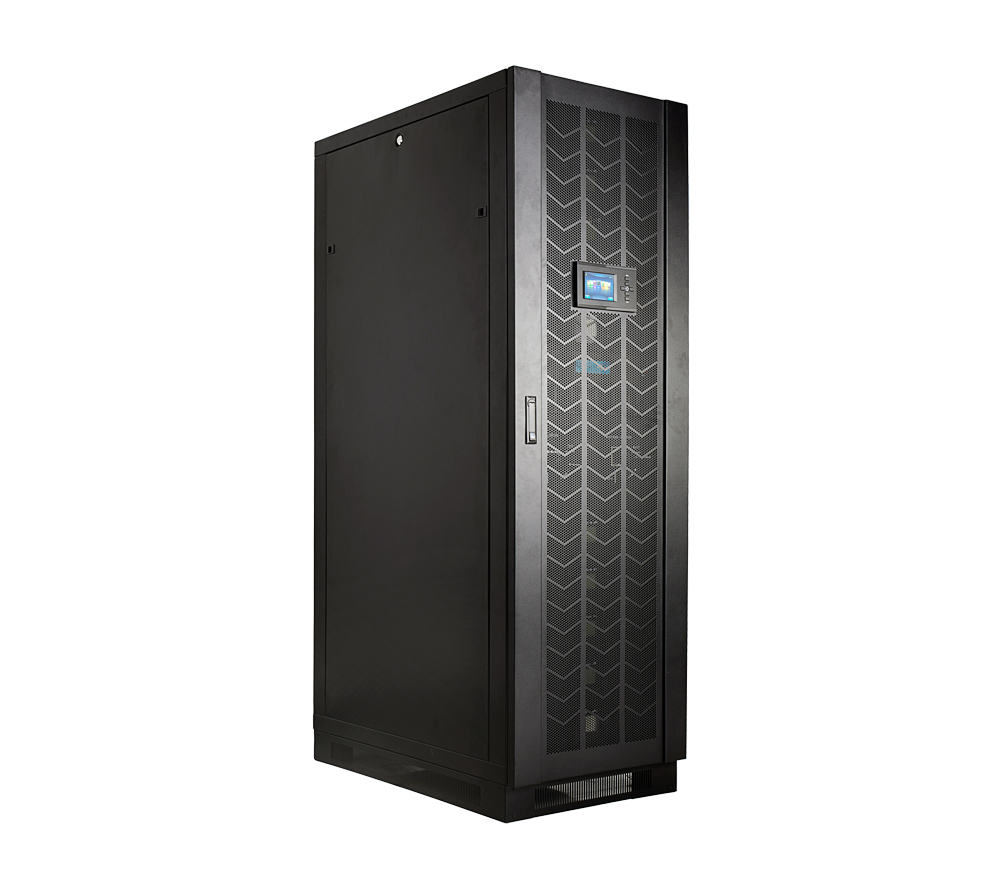

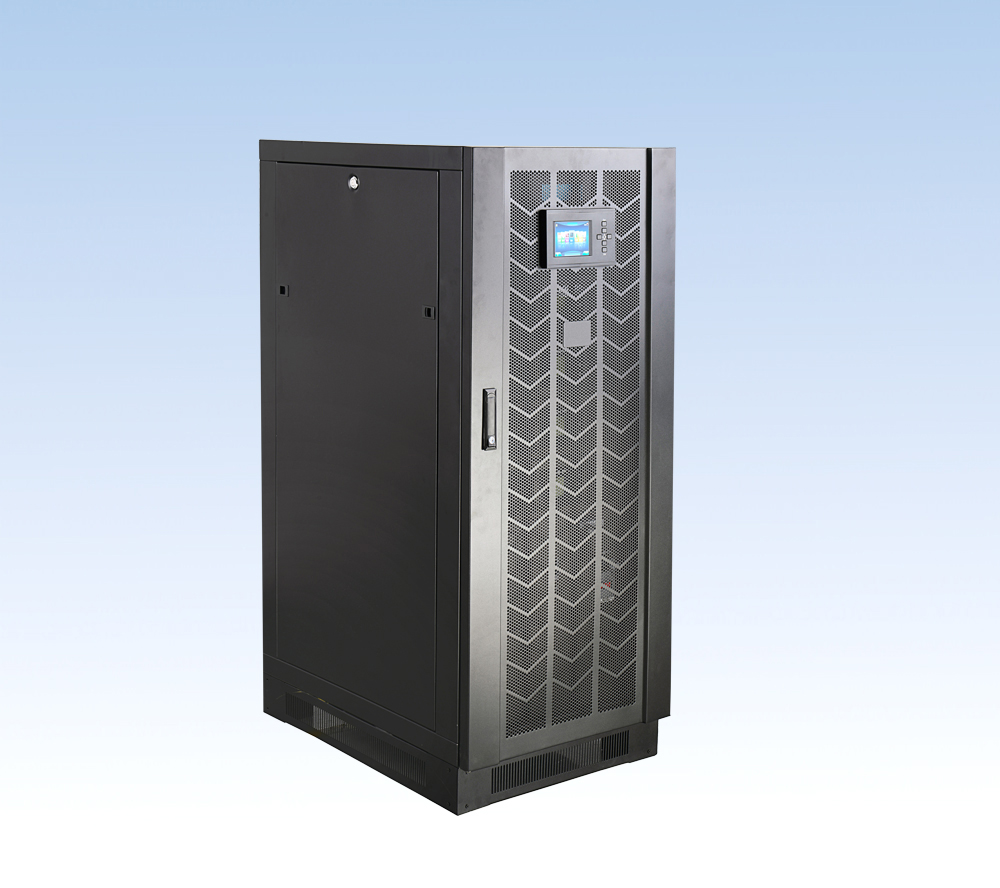

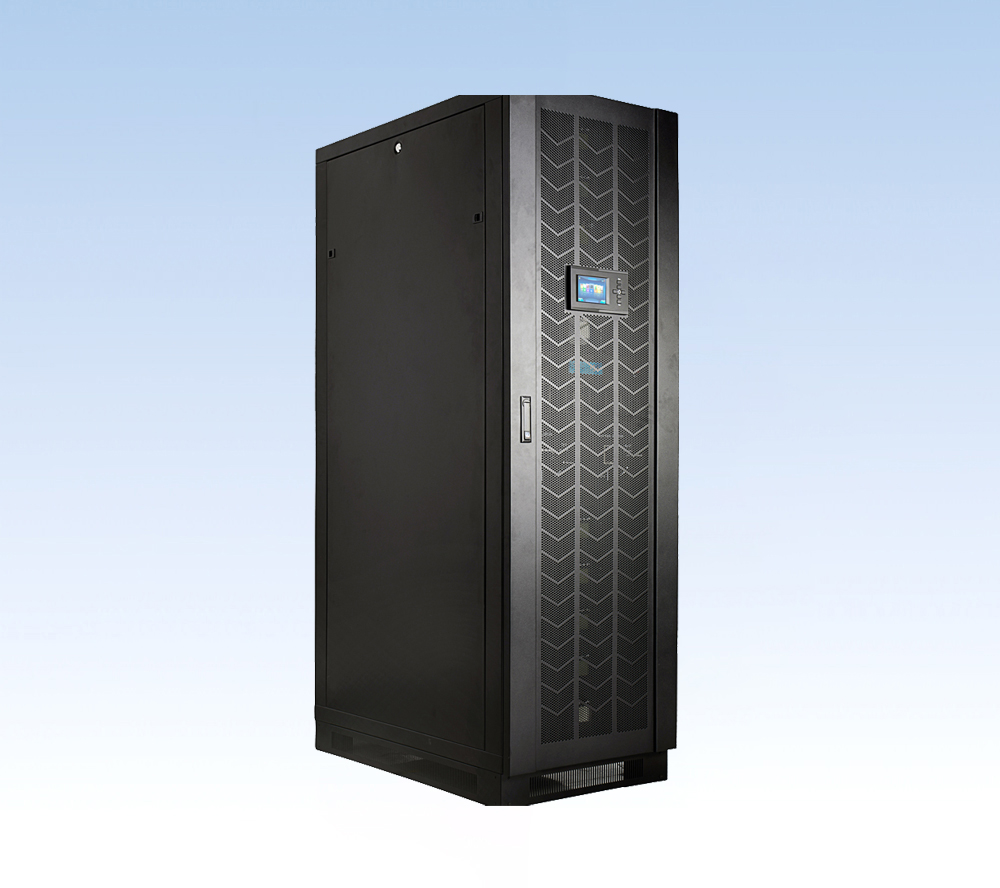

模块化系列30-300K

产品介绍：
本产品为30-300kVA高频在线式双转换拓扑架构，采用双DSP芯片的全数字控制技术，模块化阵列冗余并联，可4个机柜并机。且输入谐波失真度THDI≤5％，整机效率AC~AC达92％。

订购热线：0512-68266873

系统概述

本产品为30-300kVA高频在线式双转换拓扑架构，采用双DSP芯片的全数字控制技术，模块化阵列冗余并联，可4个机柜并机。且输入谐波失真度THDI≤5％，整机效率AC~AC达92％，可以说该系列产品是一款高可靠、高效率的绿色电源。同时具有强大的远程监控和通讯介面，非常适合中大型数据中心、精密设备、电信行业的使用。

产品性能

三进三出双转换在线式大功率设计，输入电流三相均衡，可以均衡三相电网的负荷。

采用DSP数字化控制技术，使各项性能指标更加优异，提升了系统稳定度，加强了保护能力和故障诊断能力。

19英寸标准机柜设计,完美匹配机房应用环境，节省机房使用面积。根据用户需求，可提供1.4米和2米两种高度机柜。

模块化架构设计,模块容量为30KVA，UPS系统由1至10个UPS模块并联组成，最大功率300KVA，用户可以根据负载的逐步投入而弹性地增加UPS模块数量。模块与机柜间采用热插拔技术，UPS模块可以在线加入、在线拔出，实现“零”检修时间。

N+X 并联冗余设计，用户可以根据负载的重要程度配置不同的冗余程度，当冗余模块数达到两个以上时，UPS 系统的可用性达到99.99%，MTBF（平均无故障时间）长达 25 万小时以上，可充分满足关键负载对供电系统的高可靠性需求。通过 LCD 可以设定UPS冗余数量，当负载量超过冗余设定时，UPS可及时报警。

控制系统并联冗余,本系列UPS每个模块采用独立控制系统，UPS模块根据互享的信息独立进行控制，故障模块失效后可以立即与并机系统进行脱离，不对并机系统造成危害。配合热插拔技术，可以方便地将故障模块拔出进行维修。

分散旁路设计,本系列模块化UPS采用分散旁路供电，每个模块内置自动旁路开关和相应的旁路均流电感，提供了系统旁路供电的均流性能。

并机共用电池,本系列UPS并联工作的UPS模块可以共用电池，电池数量不受并机数量的限制，大大减少了电池配置的数量，用户可以完全根据

外接电池数量可选（32-40节可选）:该系列UPS工作的外接电池数量，可以根据用户需要选择不同的节数：32/34/36/40节。

充电电流可设定设计,本系列UPS可通过面板LCD设置用户配置的电池容量，自动分配合理的充电电流。也可以通过面板的 LCD设定充电电流的大小，设定用户需要合适的充电电流。恒压充电模式、恒流充电模式和浮充模式能自动平滑的切换。

智能充电方式,采用先进的两段式三阶段充电方法，第一阶段大电流恒流充电，快速回充约90％的电量；第二阶段恒压充电，可以活化电池特性并将电池完全充饱；第三阶段浮充模式。可以很好的兼顾快速充电与延长电池使用寿命的目标，节约用户电池投资。

系统超大LCD显示（带触摸屏）,采用超大LCD（320*240 dots）显示，中英文双语言可供选择，提供了丰富的UPS状态信息、警告信息、故障信息等。配合菜单式的显示方式，用户可以非常直观地操作LCD。同时，LCD带触摸屏功能，可以不操作按键，直接轻触触屏幕就可以方便地进行操作。

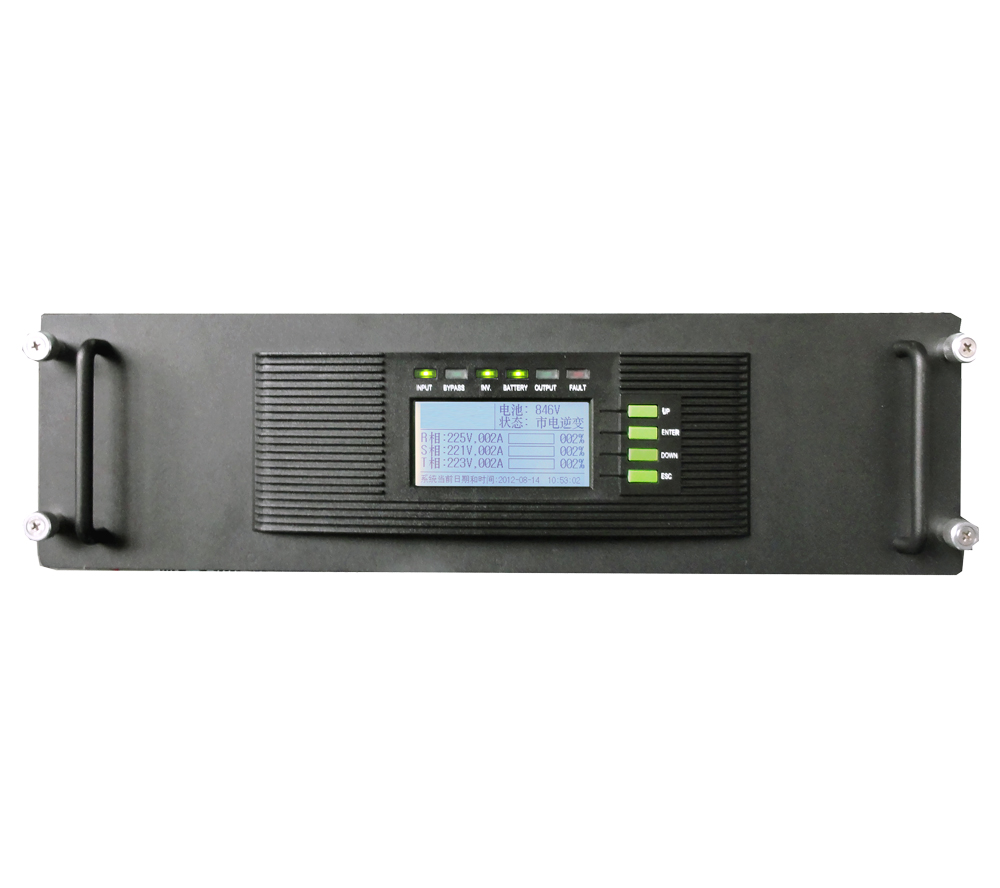

单模块LCD显示,单个模块采用LCD和LED双重显示，使用户更直观地了解每个模块的工作状态和运行参数如输入/输出电压和频率负载大小电池容量机内温度等，使所有操作一目了然。

智能监控功能,当选配SNMP卡时，可以实现对UPS的远程监控。

维护方便,提供维修旁路功能，当出现紧急情况时，可以切换到维修旁路供电，维修人员可以安全地在线维修。

EPO功能,单元面板上嵌入一紧急关机（EPO）按键，在紧急情况下按下EPO按键就可以紧急关机。

适用负载类别

该系列产品设计应用环境为中大型关键设备系统。如：中大型数据处理中心、关键医疗设备、制造业控制系统和电信设备等行业。数据中心、通信机房、网络管理中心，金融中心、证券交易、结算中心，银行数据中心，大型的剧院、体育场馆，交通管制中心，公路，铁路的隧道照明及监控中心，港口、码头的信息中心，半导体生产线，企业自动化生产线及其控制系统等。

产品技术参数

产品容量	90KVA（30-90KVA/27-81KW）	150KVA（30-150KVA/27-135KW）	300KVA（30-300KVA/27-270KW）
单体模块容量	30KVA/27KW
整机特性参数
整机体制	双转换在线式
整机结构	采用标准通讯机柜，模块化结构设计
整机满载效率	＞92%
噪音（距离前面2米）	＜50-65db
工作温度	0~40℃
储存温度	-25~55℃（不含电池）
湿度	＜95%无冷凝
安全标准	IEC62040
电磁兼容标准	CE，YD/T1095-2008,EN/IEC62040-2,EN/IEC62040-1-1
冗余并机	单体模块并联可达10个
保护功能	过载、短路、过温、市电过高/过低、电池过高/过低
直流启动功能	具备
配接发电机功能	具备
显示	7寸彩色LCD触摸屏（中英文显示，提供故障多种信息）+LED（UPS运行状态、电池、故障、负载状态）
静音	自动
机箱	IP20
散热系统	控速风扇气冷
海拔高度	小于1000M，不降低容量，大于1000M每升高100M降额1%
整流特性参数
输入电压	380Vac+N+W三相
输入电压范围	208-478Vac
输入频率范围	40-70Hz
缓启动	＞60秒
输入功率因PF	0.99
总谐波失真（THDI）	＜3%（100%非线性负载）
逆变特性参数
输出电压	线电压380×（1±1%）AC或相电压220×（1±1%）AC
输出功率因数	0.9
输出电压稳定度	380Vac±1%（静态负载）；380Vac±2%（50-0%负载跃变）；380Vac±2%（100-0%负载跃变）
输出频率	市电状态下，与输入同步；当市电频率超出最大±10%（可设置±1%、±2%、±4%、±5%）时，输出频率50×（±0.2）Hz
	电池供电状态下，输出频率为额定50/60Hz±0.2%
失真度	＜2%（线性满负载），＜5%（100%非线性负载）
三相不平衡	三相允许100%不平衡
输出电压不平衡度	≤1%（平衡负载），≤2%（50%不平衡负载）
输入输出相移	≤1°（平衡负载），≤2°（50%不平衡负载）
频率跟踪范围	47-63Hz
输出波形	纯正弦波
过载	110%过载运行时间大于60秒；
	≤125%过载运行时间大于10分钟；
	≤150%过载运行时间大于60秒转旁路关机
峰值因数	3:1
逆变效率	＞95%
短路	电路自动保护，输出为零。短路撤出后，重新启动逆变
输出异常	逆变器输出自动闭锁保护
旁路特性参数
静态旁路转换时间	0ms
静态旁路输入范围	旁路保护电压上限：+15%（可选+5%、+10%、+25%）
	旁路保护电压下限：-45%（可选-20%、-30%）
	旁路频率保护范围：±10%
频率范围	±1Hz,±2Hz，±3Hz可调
旁路逆变转换时间	2ms
频率跟踪速度	0.5~2hz/s
手动维修旁路	具备
电池特性参数
电池类型	密封铅酸免维护电池
电池额定电压、节数	±192V/±204V/±216V/±228V/±240VDC（32节、34节、36节、38节、40节可选）
充电电流	UPS机柜 30Amax	50Amax	100Amax
	MT模块 10Amax
电池过低/过高	关机保护/锁机保护
接口特性参数
通讯接口	RS232、RS485、2个Intelligent Slot（智能卡插槽）、干接点
监控软件	具有各种操作系统下的监控管理，市电及电池状态、市电故障、电池电压低、遥控关机、控制菜单
物理参数
模块尺寸mm（宽×深×高）	30KVA:443×580×131/3U
机柜尺寸mm（宽×深×高）	600×840×1400	600×840×1400	600×1100×2000
单体模块净重量Kg	30KVA:33
机柜净重量Kg	157	169	306
