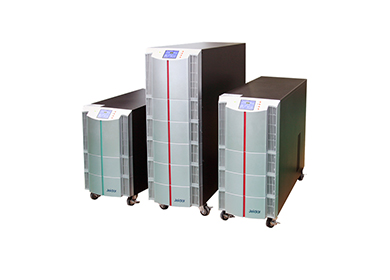

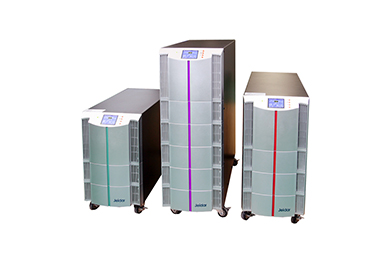

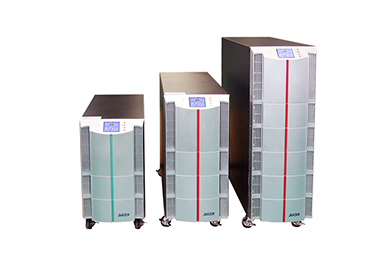

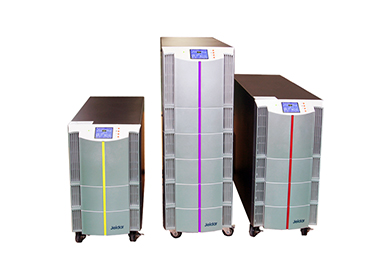

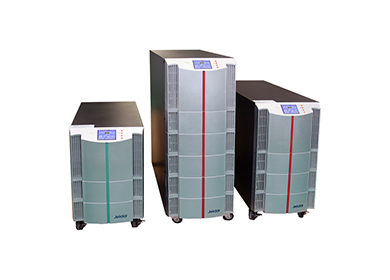

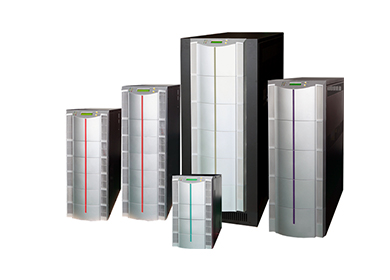

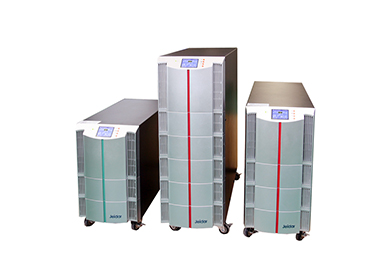

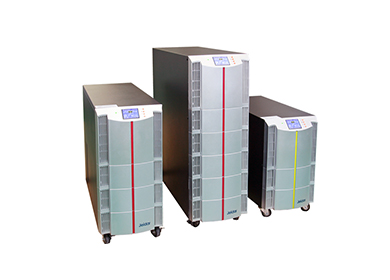

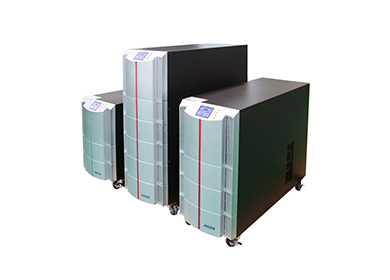

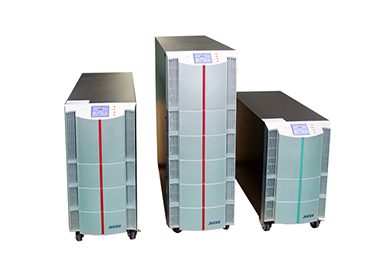

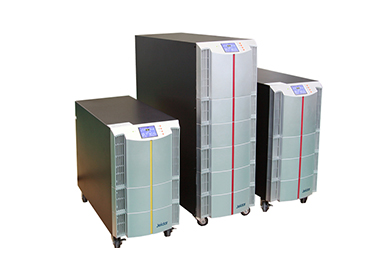

Jeidar 工频在线单相JY系列1-15KVA

产品介绍：
本产品是一款采用全数字32位处理器控制技术的单相输入/单相输出、三相输入/单相输出中小功率、纯在线式UPS，具有N+1并联冗余功能的不间断电源产品。它采用双转换体制、输出隔离变压器设计，先进的制造工艺···

订购热线：0512-68266873

系统概述

本产品是一款采用全数字32位处理器控制技术的单相输入/单相输出、三相输入/单相输出中小功率、纯在线式UPS，具有N+1并联冗余功能的不间断电源产品。它采用双转换体制、输出隔离变压器设计，先进的制造工艺，具有突出的高稳定性和高可靠性。输出隔离变压器将市电的突波、尖峰干扰和负载的冲击进行了有效的抑制和隔离，也大大改善负载电流的谐波失真，使负载与UPS处于最佳的配合状态。

性能指标高

全数字控制下的可控硅整流和IGBT逆变技术；在线式单进单出、三进单出双变换结构，具有缓起动功能，提高了产品的可靠性；

采用输出隔离变压器技术，支持200、220、230、240Vac，50/60Hz电网体系；

输入电压和频率范围宽，单相160-280Vac、三相286-475Vac，50/60 Hz±5%，电网适应能力强；

强大的负载适应性和输出过载与短路保护能力，采用缓冲技术和峰值电流保护技术使负载在0-100%突变下不转旁路；输出电压和频率可选；

整机效率可达85%以上，在ECO运行模式下，其能量转换效率高达98%，节能效果十分显著；

可实现多台电源的无主从冗余并联运行，并联环流≤5%；

智能充电设计，对电池过低过高进行报警及保护，实时诊断电池状态和反馈数据；

采用彩色点阵式2.4寸LCD屏+LED与键盘结合使用，全面、直观反映UPS系统的各项运行状态、参数、各种信息以及温度控制，操作便捷。

可在显示面板上设置电池检测模式，计算电池放电时间；可设定UPS的运行模式（逆变优先或ECO节能模式）；可进行智能故障诊

断，查询历史信息和故障信息，可通过故障记录，对故障原因进行判断和分析；可了解UPS运行时间和累计运行数据等功能；

可通过SNMP网络适配器实现局域网或广域网的远程监控，配有RS232及USP接口，配有EPO远程紧急关机接口，可选配RS485及干接点；

前进后出风的风道设计，有利于产品安装环境，降低了产品的故障率；

自锁万向滚轮设计，便于移动，确保固定；

安全、稳定、易维护

采用MCU（微处理器）对UPS各功率变换环节实行全数字化控制，系统的一致性和稳定性更高；

采用可控整流设计极大提升对市电的适应能力，对逆变器更加安全和可靠；

内置输出隔离变压器，可减小零地电压和负载谐波电流对逆变器的影响；

独立蓄电池接口避免安装错误导致的严重故障，大大降低由于操作带来的风险；

系统设计中90%以上元器件采用国际知名品牌，设备出厂前经过了24小时老化和相关验证测试，保证系统的高可靠性。

丰富的选件

可接入多种选件：冗余并机卡及通讯电缆、SNMP网络适配器、RS485及干接点、可扩充充电电流等。

技术关键点

采用MCU全数字控制，更高的系统一致性与稳定性；

输入电压、频率范围宽，超强的电网适应性；

全数字的无主从、自主冗余并联均流控制技术；

先进的电池智能管理，电池测试与检验设计；大电流充电及保护功能，确保了电池的高使用寿命；

超强的输出短路和过载能力，确保系统的稳定性和极限状态下的系统安全；

点阵式彩色液晶大屏幕显示电源运行状态，界面友好，方便客户使用与操作；

双变换在线技术，输出隔离变压器，完全隔离市电及油机可能产生的对负载的影响。

适用负载类别

该系列产品设计应用环境为中小型关键设备系统，如中小型金融网点设备、小型数据处理中心、关键医疗设备、制造业过程控制系统和电信设备等行业。如：数据中心、通信机房、网络管理中心，金融中心、证券交易、结算中心，银行数据中心，体育场馆，交通管制中心，公路，铁路的隧道照明及监控中心，港口、码头的信息中心，半导体生产线，企业自动化生产线及其控制系统等。


产品技术参数

产品型号	JY10S /JY10L	JY20S /JY20L	JY30S /JY30L	JY60S /JY60L	JY80L	JY100L	JY150L
产品容量	1KVA/0.8KW	2KVA/1.6KW	3KVA/2.4KW	6KVA/4.8KW	8KVA/6.4KW	10KVA/8KW	15KVA/12KW
整机特性参数
整机体质	双转换在线式
整机结构	采用输出隔离变压器设计
整机满载效率	> 85%
噪音（距离前面2 米）	< 50dB
工作温度	-10-40℃
储存温度	-25 ~ 60℃（不包含蓄电池）
湿度	< 95%无冷凝
安全标准	IEC62040
冗余并机	具备
保护功能	过载、短路、过温、市电过高/过低、电池过高/过低
直流启动功能	具备
配接发电机功能	具备
显示	输入状态；输出状态；旁路状态；负载状态；充电状态；ECO模式；逆变器状态；整流器运行；逆变器温度；LCD显示：变压器状态；运行时间（天）；机器编号；日历、时钟；机器型号和规格；产品版本号；历史累计记录；历史故障记录；语言设置；ECO设置；时钟、日历设置；电池放电测试等。LED显示：UPS运行状态
静音	自动
机箱	IP20
散热系统	控制风扇气冷
海拔高度	＜1000M，不降低容量
整流特性参数
输入电压	220/200/230/240Vac单相
输入电压范围	160-280Vac
输入频率范围	50Hz±5%
缓启动	> 20秒
逆变特性参数
输入电压	220/200/230/240Vac
输出功率因数	0.8
输出电压稳定度	220Vac±1% （静态负载），220Vac±2% （50~0%负载跃变）
输出频率	50HZ±0.1% （电池状态）
失真度	< 1%（线性满负载），< 3%（100%非线性负载）
频率跟踪范围	46-54Hz
输出波形	纯正弦波
过载	> 125%过载运行时间大于1分钟； > 150%过载运行时间大于30秒转旁路关机				> 150%过载运行时间大于30秒转旁路关机 > 150%过载运行时间大于1分钟转旁路关机
噪声抑制	EMI/RFI滤波器
峰值因数	3∶1
短路	电路自动保护，旁路开关跳闸
输出异常	逆变器输出自动闭锁保护
旁路特性参数
静态旁路转换时间	0ms
静态旁路输入范围	220Vac（-10~+10%）
频率范围	±1Hz, ±2Hz, ±3Hz可调
旁路逆变转换时间	2ms
频率跟踪速度	0.5-2Hz/s
手动维修旁路	无				具备
报警特性
报警	市电异常或故障、电池电压低、过载、UPS故障
静音	自动
电池特性参数
电池类型	密封铅酸免维护电池
电池额定电压、节数	72Vdc/6节	72Vdc/6节	96Vdc/8节	192Vdc/96Vdc	192Vdc/16节	192Vdc/16节	192Vdc/16节
标准机充电电流	1A	1A	1A	1A	1A	1A	1A
长延机充电电流	标配5A	标配5A	标配5A	192V配5A/96V配5A	标配5A	标配5A	标配5A
电池过低	关机保护
接口特性参数
通讯接口	RS-232通讯、USB/EPO远程关机；可配内置SNMP网络适配器（选件）
监控软件	具有各种操作系统下的监控管理，市电及电池状态、市电故障、电池电压低、遥控关机、控制菜单
物理参数
标准机尺寸mm（宽×深×高）	220×510×395			220×610×635
长延机尺寸mm（宽×深×高）				220×610×475	220×610×715
机架式尺寸mm（宽×深×高）	430×540×178/4U			430×600×352/6U	430×600×352/8U	430×600×352/8U
标准机净重量Kg	37.5	38.5	49	84
长延机净重量Kg	22.5	23.5	29	44	53	60	70
机架式净重量Kg		23	29	44	53	60
