UPS干接点扩展卡（AS400卡）
UPS干接点扩展卡（AS400卡）UPS干接点扩展卡（AS400卡）AS400mini干接点卡为UPS外围监控提供干接点界面，以干接点信号来反映UPS运行状态，也可接受外界干接点的关机命令。用户可以通···
系统概述
UPS干接点扩展卡（AS400卡）AS400mini干接点卡为UPS外围监控提供干接点界面，以干接点信号来反映UPS运行状态，也可接受外界干接点的关机命令。用户可以通过外接线路来实现对UPS的监控。
产品接口和指示灯示意图：

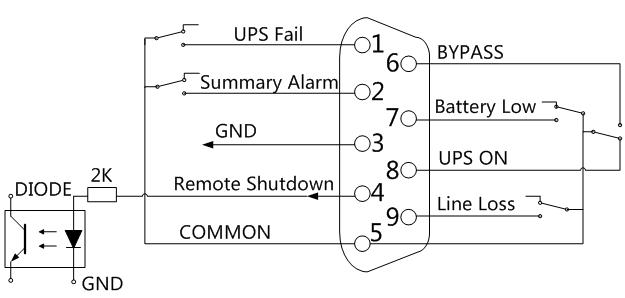

DB-9内部接口线路：
DB-9接口电气参数：
DB-9脚位 | 功能描述 | 输入输出 |
1 | UPS故障（UPS Failure） | 输出 |
2 | UPS告警声响（Summary Alarm） | 输出 |
3 | 外设地（GND） | |
4 | 遥控关机（Remote Shutdown） | 输入 |
5 | 公共电源端（Common） | |
6 | 旁路（非逆变）工作模式（Bypass Active） | 输出 |
7 | 电池低电位（Battery Low） | 输出 |
8 | 逆变工作模式（UPS ON） | 输出 |
9 | 市电异常（Utility Failure） | 输出 |
DB-9接口脚说明：
现象 | 功能描述 | 原因 |
PIN1、PIN5接通 | UPS故障(UPS Failure) | UPS内部故障 |
PIN2、PIN5接通 | UPS警示声响(Summary Alarm) | 1、市电中断 2、电池低电位 3、旁路供电 4、内部故障 5、通讯断线 |
PIN3 | 外设地(GND) | |
PIN4 | 遥控关机(Remote Shutdown) | 外部输入遥控关机信号 |
PIN5 | 外设公共电源端(Common) | |
PIN6、PIN5接通 | 旁路(非逆变)工作模式(Bypass Active) | UPS由旁路供电 |
PIN6、PIN5断开 | 逆变工作模式(UPS ON) | UPS工作在逆变模式 |
PIN7、PIN5接通 | 电池低电位(Battery Low) | 电池低电位 |
PIN8、PIN5接通 | 逆变工作模式(UPS ON) | UPS工作在逆变模式 |
PIN8、PIN5断开 | 旁路(非逆变)工作模式(Bypass Active) | UPS由旁路供电 |
PIN9、PIN5接通 | 市电异常(Utility Failure) | 市电异常 |
应用说明：

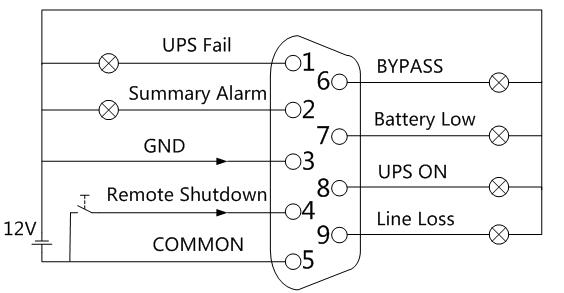

用户只需提供Common端24VDC以下的电源，以图示电路为例，各信号端接相应指示灯以及遥控关机按键，即可实现远程监控UPS。
遥控UPS关机功能：当在AS400mini卡PIN4脚接收到一个3~10秒的高电平（电平范围12V~24V），AS400mini卡确认有远程关机信号输入，进行控制关闭UPS。（小于3秒或者大于10秒的信号均为无效信号）。
产品尺寸图：
