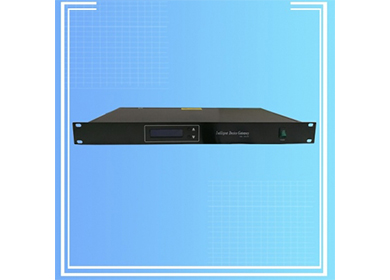

智能机房动力环境监控主机

产品介绍：
智能机房动力环境监控主机本产品是专为现代各类计算机及网络通信机房、通信行业基站而设计的远程多功能监控服务器，为各类的监控设备供应商提供完善的集中监控解决方案，系统具备12个RS485独立隔离通讯接口可···

订购热线：0512-68266873

系统概述

本产品是为计算机及网络通信机房、通信行业基站而设计的远程多功能监控服务器，为各类的监控设备供应商提供完善的集中监控解决方案，系统具备12个RS485独立隔离通讯接口可监控机房环境温湿度、门禁、烟雾、漏水、市电断电等各类传感器检测对应的告警状态，同时这12个RS485独立隔离接口亦具备1路隔离开关量输入，1路隔离开关量输出，1路隔离电源输出，主接口包含1个RS232串口可用于接到短信语音报警器，进行短信和语音告警。管理系统通过以太网（ETHERNET）对产品进行监控。并且产品提供丰富的协议和API接口，让客户能够轻松地接入已有的监控系统当中。

系统特点:

▪ 1U/19寸标准机箱，结构紧凑,适合各种机柜、机箱

▪ 工业级标准设计，稳定可靠，可在-20℃～70℃环境下7×24h正常工作

▪ 采用硬件看门狗电路，永不宕机

▪ 安装容易，低功耗节能环保

▪ 灵活的供电方式：AC：220～264V，或 DC：12～48V（选配）

▪ 支持12路独立隔离的RS485通讯接口，每个接口单独隔离互不干扰；同时每路RS485接口上都保留了1路DC12V隔离电源输出，1路开关量（光耦）输入输出

▪ 有配套传感器和通讯线，用户可按照自身需求选配对应的传感器

▪ 10/100M以太网Ethernet网络通讯

▪ 支持1路标准USB接口，允许用户通过USB接口导出和保存设备的运行数据和告警记录

▪ 供电：交流供电（220V/50Hz）

▪ 提供Json、snmp、modbusTCP等接口，供客户系统采集数据

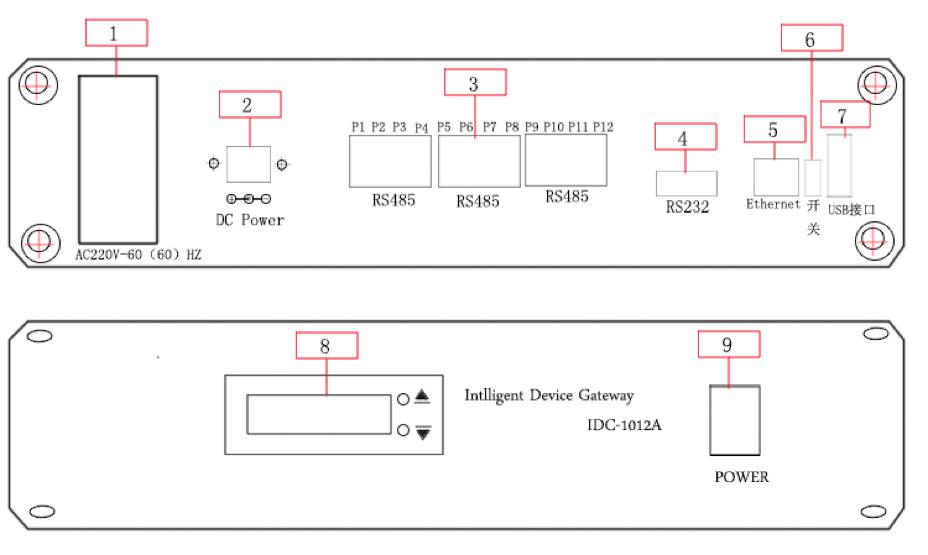

产品接口定义图：

1、电源输入端支持AC：220～264V，或DC：12～48V。

2、预留的电源输入端子

3、多功能独立隔离RJ45接口P1~P12

4、RS232接口，用于连接232通讯设备，或配置时使用

5、Ethernet网络接口，用于连接网络

6、拨码开关,用于复位或配置时使用

7、USB接口，用于连接USB设备

8、液晶显示屏，用于显示设备的一些相关信息，例如：设备IP地址、MAC地址。

9、电源开关

多功能独立隔离RJ45接口定义：


引脚	名称	描述
1	RS485_A	RS485通讯信号
2	RS485_B	RS485通讯信号
3	5V逻辑	IO输出（对应黄灯，1亮0灭）
4	RS485_B	RS485通讯信号：内部已短接到2脚
5	RS485_A	RS485通讯信号：内部已短接到1脚
6	5V逻辑	IO输入(对应绿灯，1亮0灭)
7	+12V	隔离输出电源（输出功率为2W）
8	GND	隔离输出地线

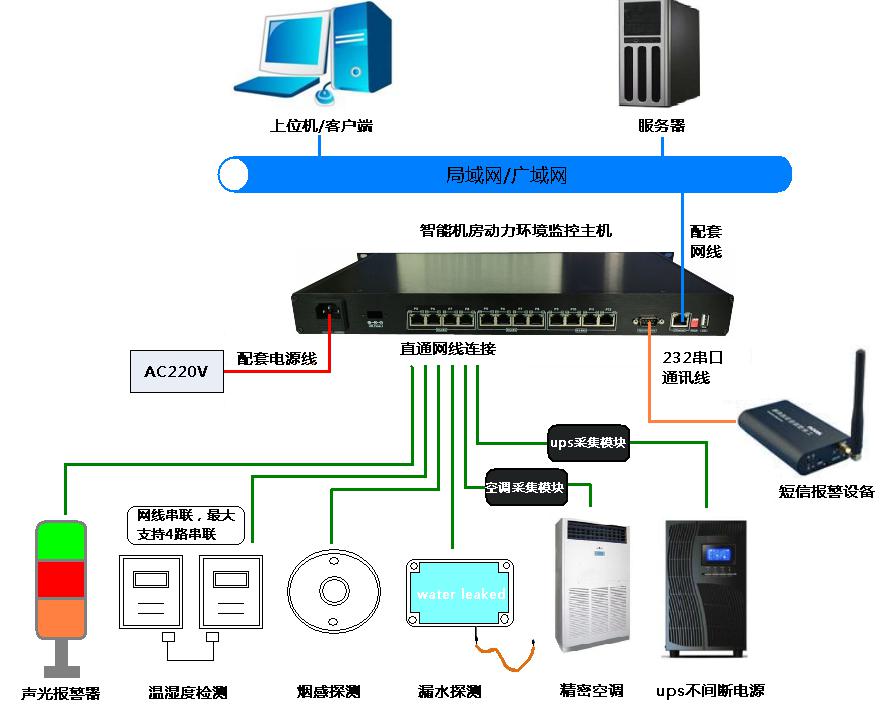

拓普图： 

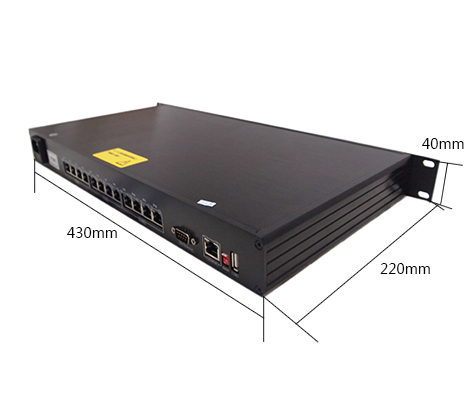

尺寸图：


技术参数

参数项	技术指标
供电方式	AC：220～264V；或DC：12～48V（选配）
通讯接口	12路RS485通讯接口；用于扩展温湿度，电池巡检，水禁等一切485通讯设备；由后续的应用程序开发不断扩展；
额定功率	9W
工作环境操作温度	0～55°C
工作环境操作湿度	5～95%RH
储存温度	0～75°C
储存湿度	5～95%RH
