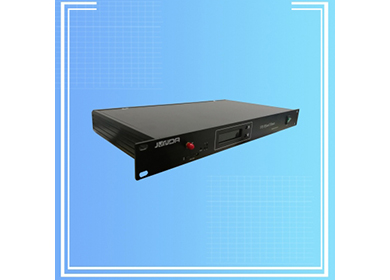

综合环境网络监控终端 UPS IPGuard Ultimate

产品介绍：
综合环境网络监控终端UPS IPGuard UltimateUPS IPGuard Ultimate是一款专为综合网络机房所设计，集UPS监控和扩展动力环境于一体的网络监控主机。采用目前较为流行的19···

订购热线：0512-68266873

系统概述

UPS IPGuard Ultimate是一款为综合网络机房所设计，集UPS监控和扩展动力环境于一体的网络监控主机。采用目前较为流行的19英寸机架式设计风格，支持220V交流或48V直流供电，支持12路以上开关量检测、多路继电器控制输出和环境温湿度扩展，具备短信监控及控制功能，更安全更可靠。将是现代无人值班守机房的最佳选择。

产品功能：

• snmp远程网络监控：具备网络接口与直观的网页显示，实现远程监控功能，可随时随地获取UPS实时运行数据

• RS232通用接口：同步采集UPS实时数据

• Modbus现场集成监控:具备485接口，采用现流行的modbus协议，可实现非网络机房集成监控，形成同步查询单机房或多机房监控数据，可选7寸触摸屏作为显示

• 具备可选电源供电:支持交流220V或直流48V供电,应用更广泛

• 具备6路继电器控制输出 :可用于控制风扇，空调等相应的电源开关设备

• 具备15路开关量输入检测: 可用于监控烟感，水浸，门禁，门磁等多种机房环境设备

• 具备人机互动界面：采用14432宽屏液晶显示，为用户记录当前IP和实时监控数据（便于现场观看）

• 具备LED指示功能：更直观的了解设备现场的运行状态

• 具备4路模拟量采用：可测电流，电压等相关的模拟量数据,输入为0~5V

• 具有内置的GSM模块：通过SMS实现远程短信监控报警功

• 支持更广泛的UPS协议

产品接口示意图：

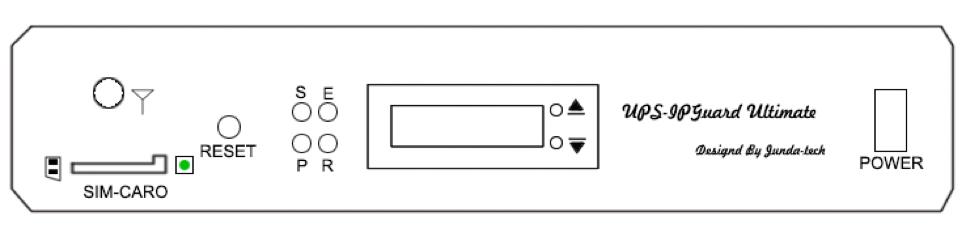

前面板：

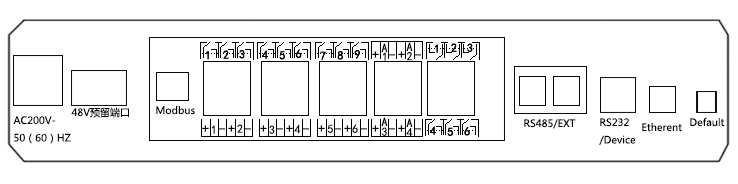

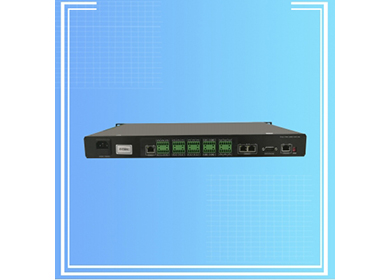

背面板：

前面板的接口及指示灯的定义说明：

参数项		定义
接口		天线孔；用于安装标配天线；严禁带电插拔
	SIM-CARD	SIM卡座；按一下右边的按钮可弹出SIM卡座，再正确插入SIM卡；严禁带电插拔
	RESET	复位按键；长按3秒以上GSM模块复位
	POWER	电源开关
指示灯	S	短信发送状态灯；设备空闲常亮，设备忙快闪
	E	GSM模块指示灯；快闪时正在启动，每两秒闪烁一次时启动成功
	P	正常运行时保持常亮
	R	运行指示灯；正常运行时每秒闪烁一次

背面板的接口说明：

参数项	定义说明
AC200V-50(60)HZ	交流220V输入;（选配）
48V预留端口	直流48V输入;（选配）
RS485/EXT	RS485通讯口，用于扩展监控环境温湿度或其他设备
RS232/Device	串口通讯接口，用于与PC机进行参数配置和查询UPS信息
Ethernet	UTP 10/100M RJ45以太网络接口
Default	IP配置；当NO.1拨向下时恢复默认IP

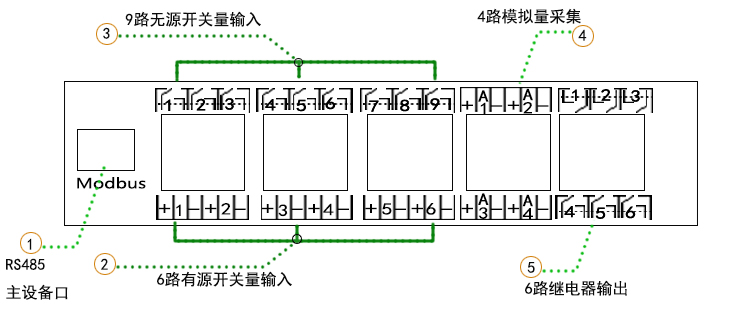

外设端口详细接线说明：

外设端口说明：

序号	说明
1	Modbus主设备对外接口，可选配7寸触摸屏或PC机查看监控数据
2	有源输入采样端口：正负电压为DC12V;输入信号为DC12V或0V
3	无源输入采样端口
4	模拟量输入采样端口A1-A4: 正负电压为DC12V; 输入端口电压范围：DC 0-5V 可配合各种变送器实现电量,温度,压力等各方面的检测
5	继电器输出控制端口: 开关量输出

产品参数

序号	项目	参数指标
1	工作电源	可选配：交流220输入或直流48V输入
2	外形尺寸	423mm×223mm×45mm
3	组网方式	基于IP的局域网、广域网、因特网、ADSL、E1、无线以太网等
4	实时系统时钟	可设定UPS定时开/关机、电池定时放电等等
5	告警日志和历史数据	记录UPS的告警，以便于分析
6	SNMP MIB	支持MIB-II(RFC1213，RFC1315，RFC1316)，UPS MIB(RFC1628)，XPPC MIB
7	通讯方式	RS232实时通讯或 RS485 总线联网
8	配置方式	支持Telnet、Terminal（超级终端）、WWW（Web浏览器）等多种配置管理方式
9	运行环境	温度:10°C ～55°C；湿度:10～85%
10	支持网络协议	TCP/IP，UDP，SNMP，Telnet，SNTP，HTTP(升级HTTP协议支持SSL连接)，SMTP，DHCP，DNS，TFTP，ARP，ICMP等
11	防水状态	非防水设备
