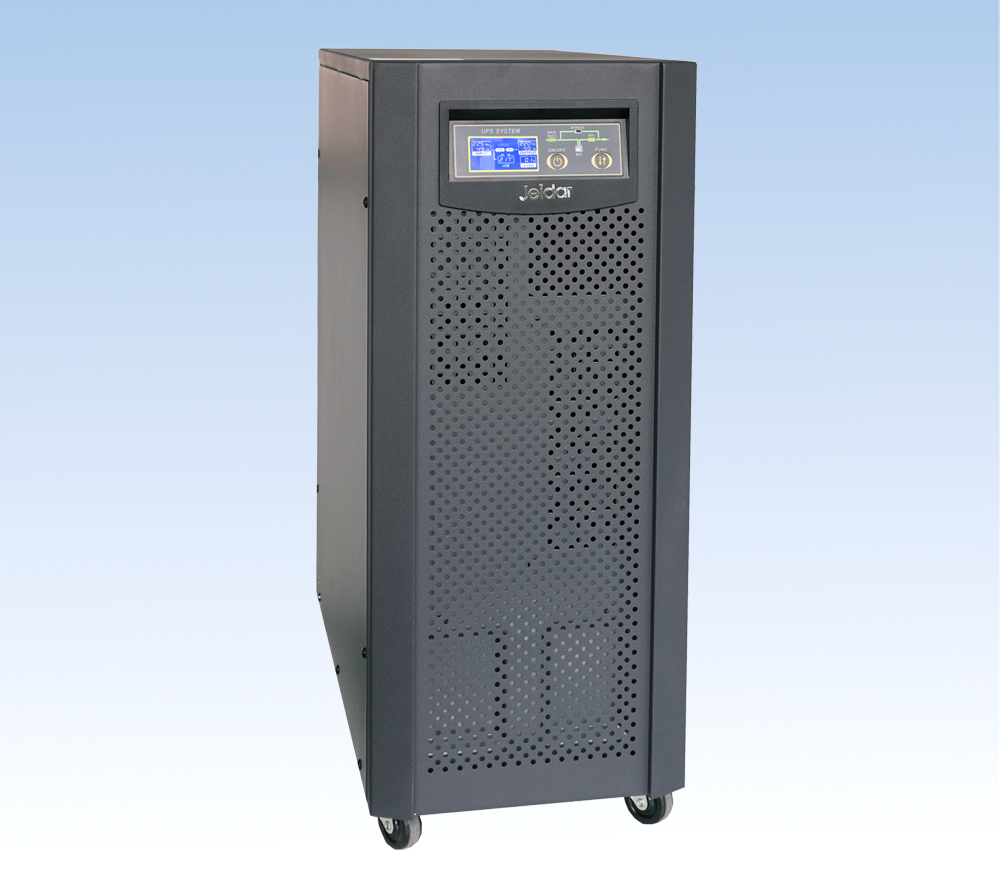

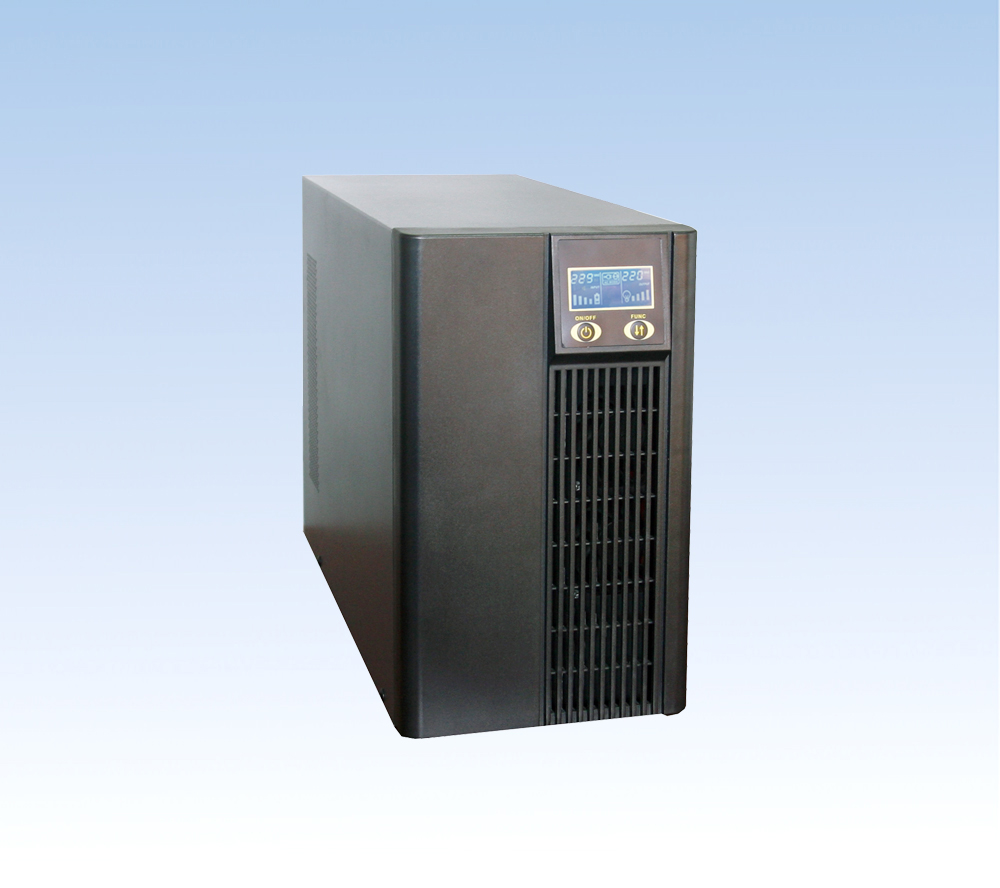

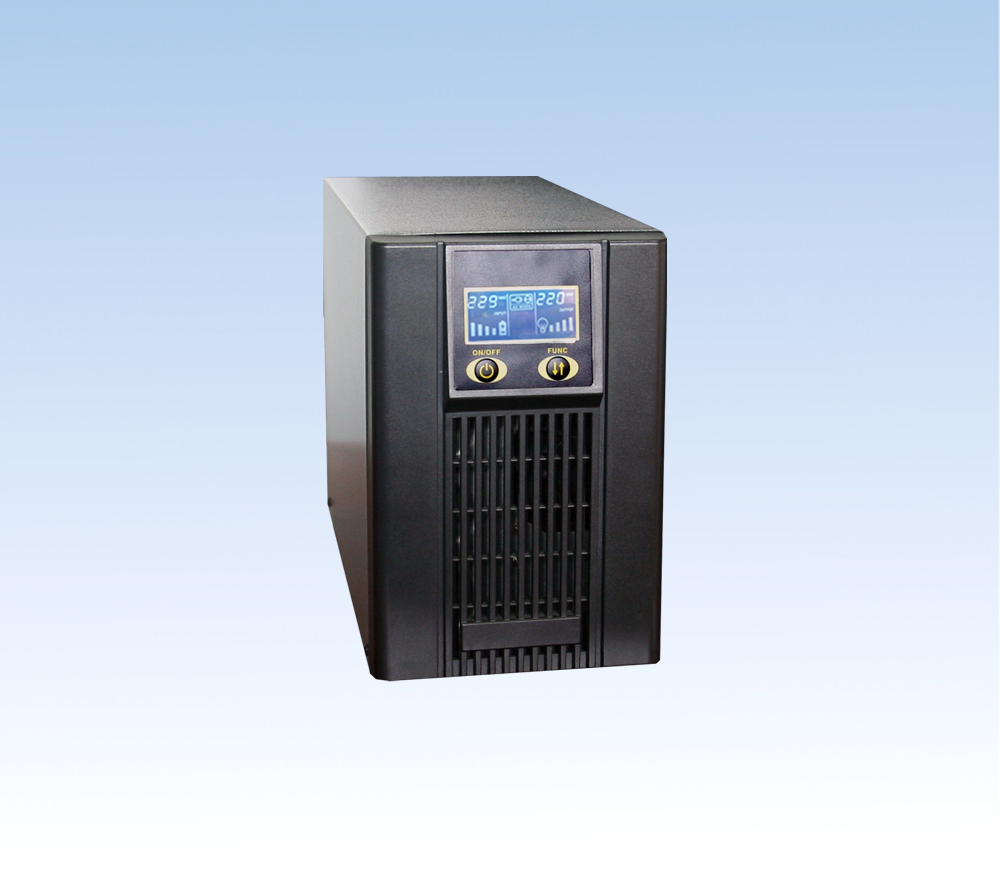

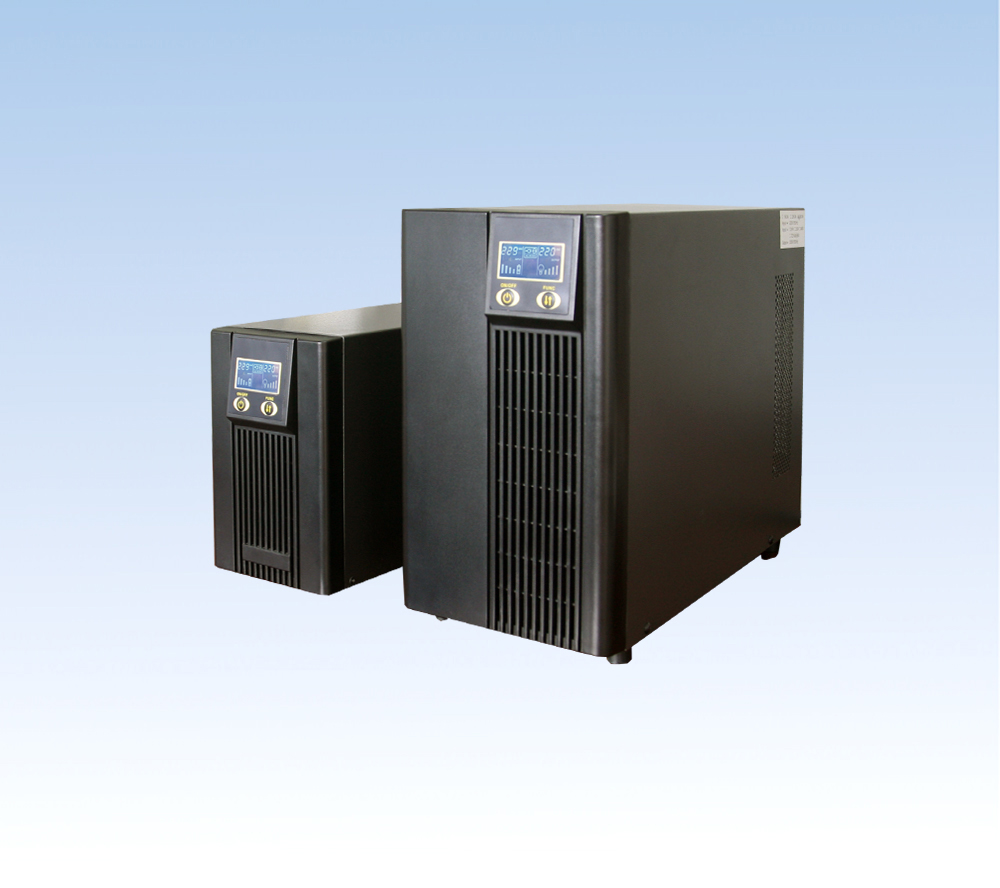

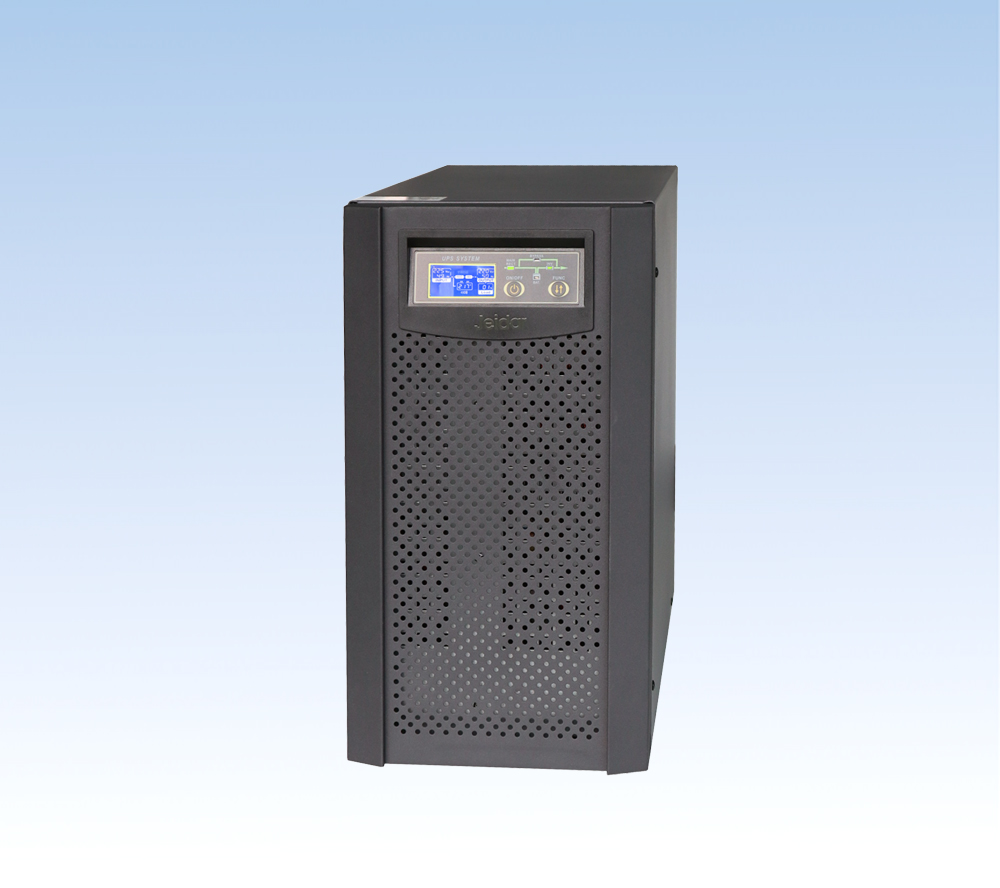

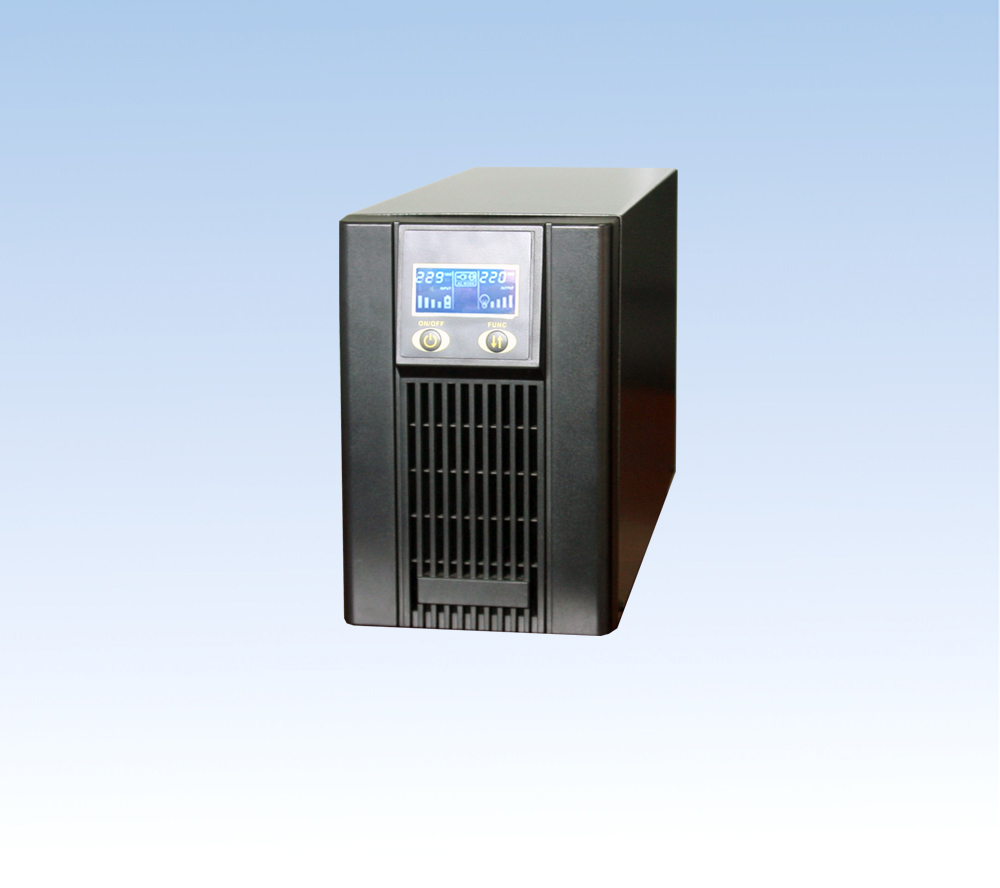

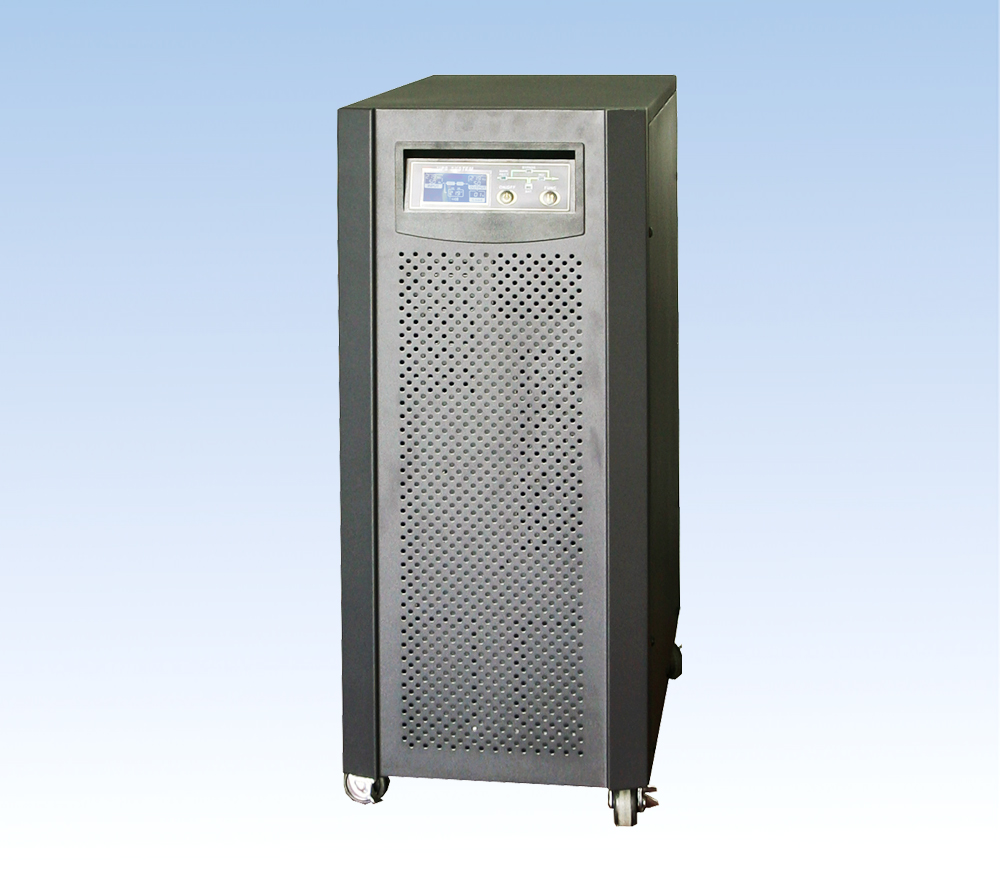

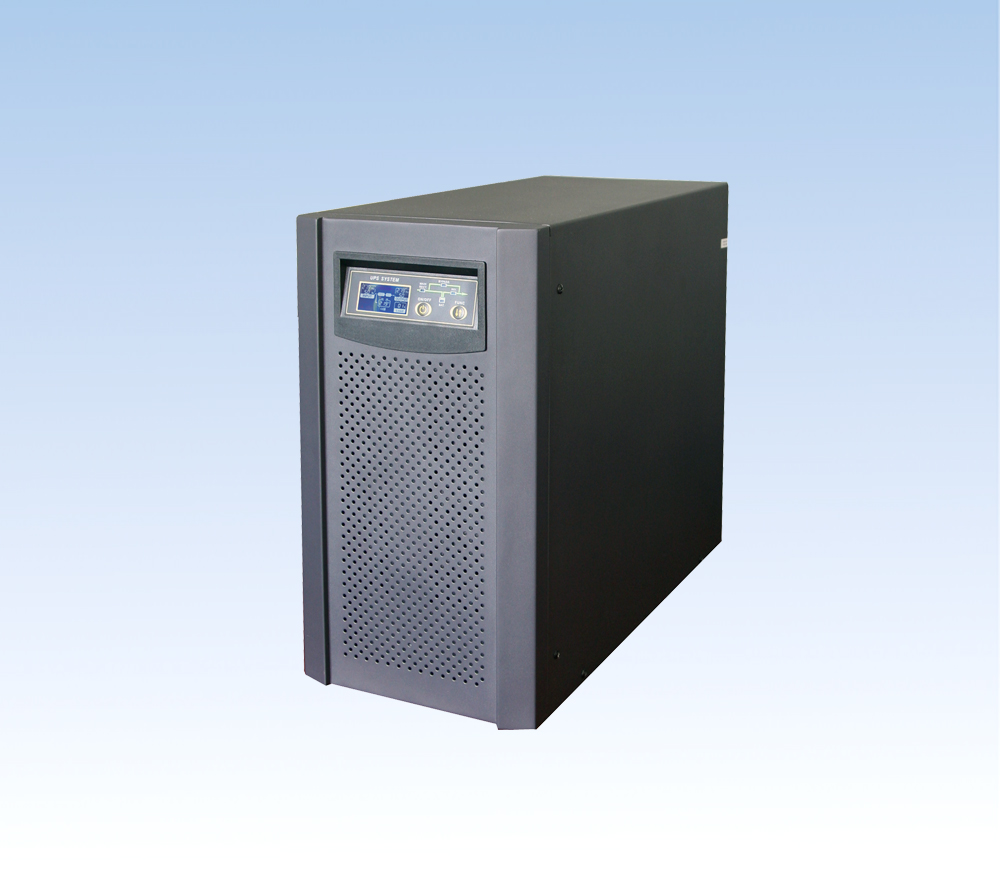

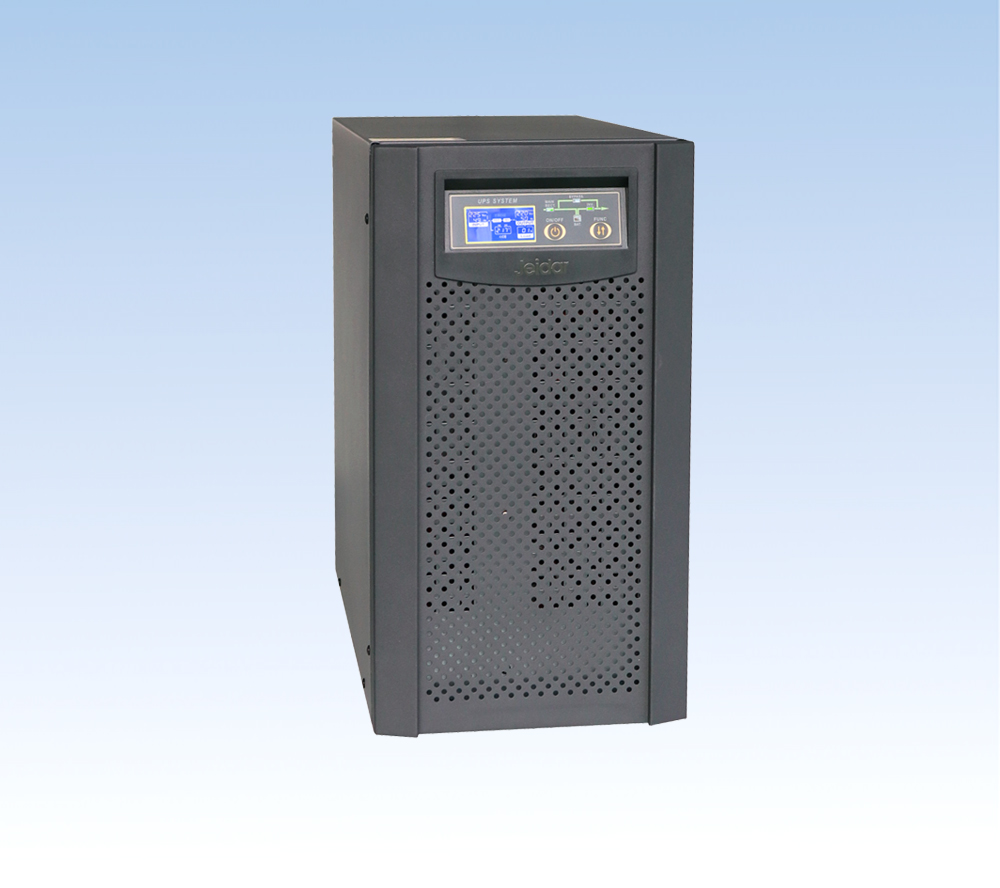

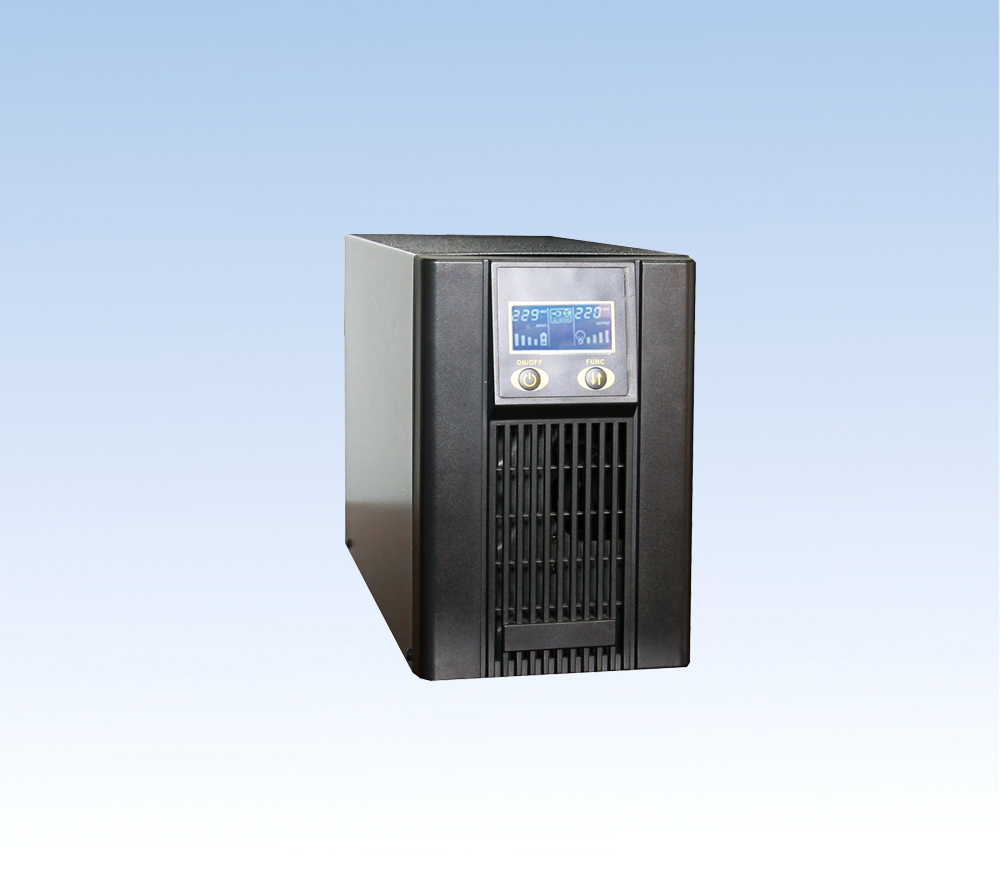

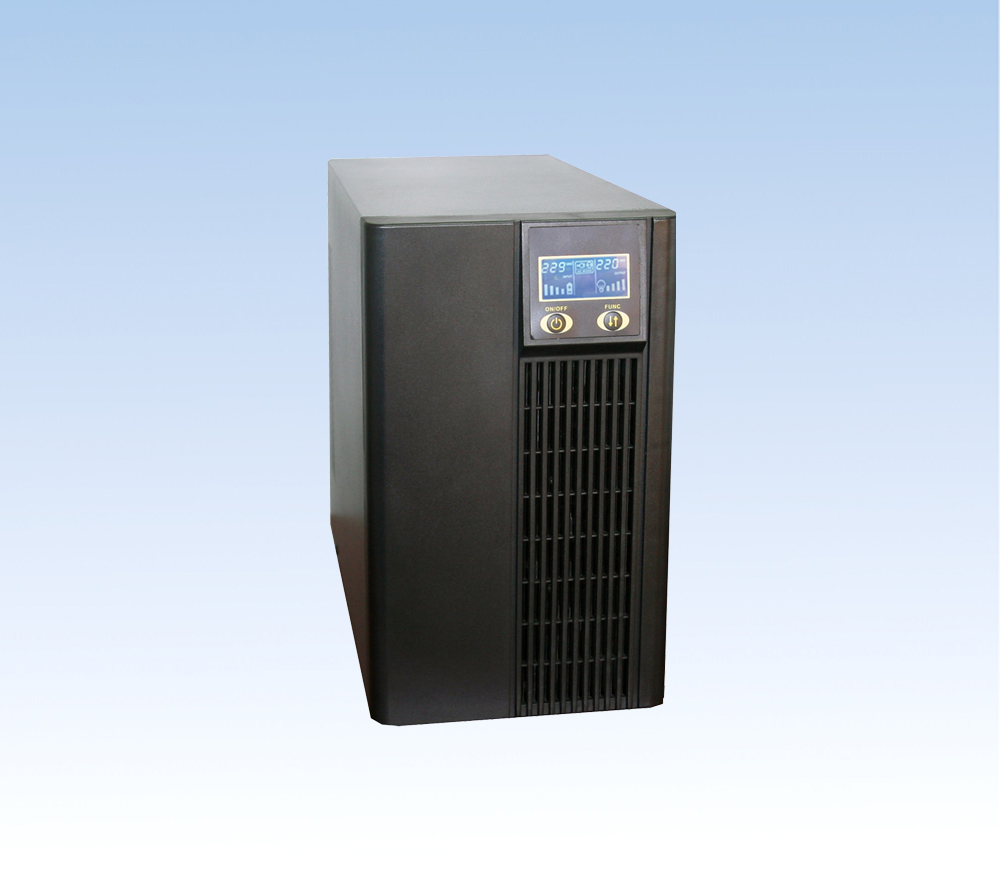

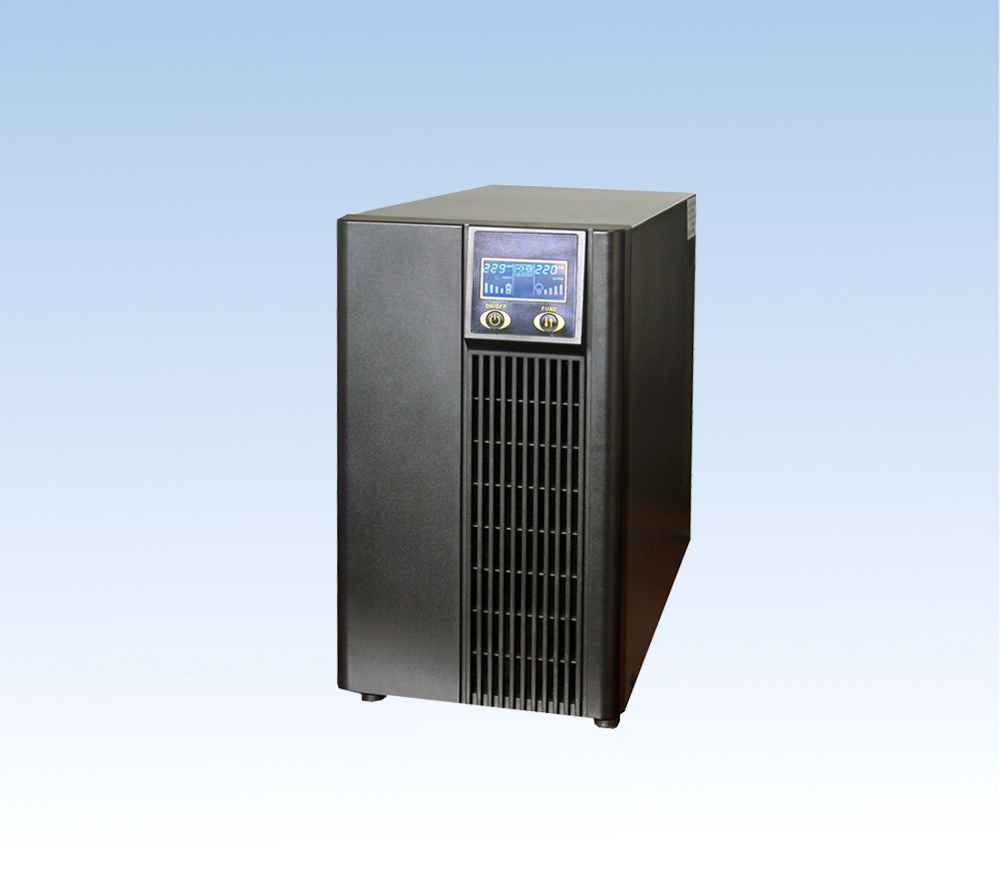

在线互动式系列

产品介绍：
本产品是一款采用CPU数字控制技术的单相输入/单相输出中小功率在线互动式架构设计的UPS电源，具有在市电状态下的多级稳压功能,全桥逆变和输出隔变设计,确保了产品具有突出的高稳定性和高可靠性。◆ 采用先···

订购热线：0512-68266873

系统概述

本产品是一款采用CPU数字控制技术的单相输入/单相输出中小功率在线互动式架构设计的UPS电源，具有在市电状态下的多级稳压功能,全桥逆变和输出隔变设计,确保了产品具有突出的高稳定性和高可靠性。

产品性能

◆ 采用单片机控制,使UPS的控制、采样、保护更加精准和迅速，提升了UPS电源的可靠性；

◆ 宽市电输入范围，在输入单相满负载情况下145-275Vac;支持200/220/230/240Vac，50/60Hz电网体系；

◆ 采用新一代ST/IR 品牌的CMOS功率器件，输出电压电流性能更加优异。

◆ 超强的负载适应性和输出过载及短路保护能力；

◆ 智能控制下的大电流充电器，可以在1-30A之间调整,延长了电池的使用寿命。

◆ 采用点阵式LCD屏+LED与键盘结合使用，全面、直观反映UPS系统的各项运行状态、参数、各种信息，操作便捷。

安全、稳定、易维护

◆ 采用新一代CPU数字信号处理器技术、提高全面的响应速度，降低了失真度，使系统的一致性和稳定性更高；

◆ 采用极为灵敏的电流峰值保护电路设计，使得UPS在带非线性负载，受冷负载冲击，输出短路等状态下均具有极好的保护表现；

◆ 系统设计中90%以上的元器件采用国际知名品牌，设备出厂前经过了4小时老化和相关验证测试，保证系统的高可靠性。

丰富的选件

可接入多种选件：SNMP网络通讯卡、RS485、干接点接口等。

产品技术参数

产品容量	1KVA/0.7KW		2KVA/1.4KW		3KVA/2.1KW	6KVA/4.2KW		10KVA/7KW
整机特性参数
整机体制	在线互动式
整机满载效率AC-AC	＞98%				＞88%
整机满载效率DC-AC	＞83%				＞85%
工作温度	0~40℃
温度	＜95%无冷凝
安全标准	GB/T14715
保护功能	过载、短路、过温、市电过高/过低、电池过高/过低
直流启动功能	具备
配接发动机功能	具备
显示	LCD/LED；市电下UPS运行状态、逆变状态、旁路状态、电池状态、电池量、负载量、故障信息等
声光报警	自动
输入特性参数
输入电压范围	145~275Vac±5%单相
输入频率范围	40~70Hz（自适应）
输出特性参数
输出电压	220Vac(200/220/230/240Vac)单相
输出功率因数	0.7
输出电压稳定度（市电）	220Vac±10%
输出电压稳定度（电池）	220Vac±1%
输出频率（电池）	50Hz±0.25%
输出波形	纯正弦波
失真度	＜3%（线性满负载），＜6%（100%非线性负载）
过载	＞105~110%过载60秒报警运行；＞110~130%过载报警运行30秒关机；＞130%过载报警立即关机
峰值因数	3:1
AC转DC时间	4ms
短路	直流逆变状态下电路自动短路，输出为零，手动恢复
输出异常	逆变器输出自动闭锁保护
噪音抑制	EMI/RFI滤波器
电池过低	关机保护
自动重新启动	具备
电池特性参数
电池类型	密封铅酸免维护电池
标配电池额定电压、节数	12V/7AH×2节	/	12V/7AH×4节	/	12V/7AH×6节	/	12V/7AH×16节
标配电池额备用时间	5~10min	/	5~10min	/	5~10min	/	5~10min
长延时电池额定电压	24Vdc	36Vdc	48Vdc	72Vdc	72Vdc	96Vdc	192Vdc
标配充电电流	1A	/	1A	/	1A	/	1A
长延时充电电流	/	5A	/	5~10A	/	5~10A	5~10A
接口特性参数
通讯接口	RS232标配；/SNMP/RS485/干接点（选件）
监控软件	具有各种操作系统下的监控管理，市电及电池状态、市电故障、电池电压低、遥控关机、控制菜单
物理参数
尺寸mm（深×宽×高）	360×147×220		440×192×340		440×192×340	520×240×460
净重量Kg	11.9	8.5	22	16	28	18	30	35
